ما هي واجهة تشفير الخطيئة COS؟

ما هي واجهة تشفير الخطيئة cos

يستخدم مشفر SINCOS (الجيب-كوسين) واجهة تمثيلية لتقديم بيانات موضع عالية الدقة ، تختلف اختلافًا كبيرًا عن المشفرات الرقمية (مثل HTL أو TTL). فيما يلي تفاصيل مفصلة لمكونات الواجهة الخاصة بها وكيفية عملها.

1. مخرجات الإشارة الأساسية

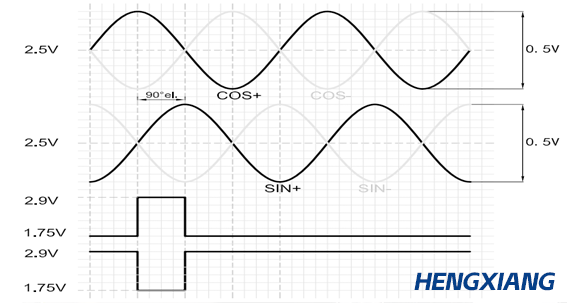

يولد مشفر SINCOS أشكال موجية تمثيلية مع تحول طور 90 درجة:

• الخطيئة (الجيب): إشارة الموضع الأساسي.

• كوس (جيب التمام): مرجع تحويل التربيع.

يتم تسليم هذه الإشارات عادة بتنسيقين:

أ.

• SIN+: 0.5V إلى 4.5V موجة جيبية (1V ذروة إلى الذروة).

• COS+: 0.5V إلى 4.5V موجة جيب التمام.

• الأرض المرجعية (GND): مسار العودة المشترك.

B. التفاضلية (RS422-Like)

• SIN+ / SIN -: إشارات الجيب التكميلي.

• COS+ / COS—: إشارات جيب التمام التكميلية.

• الدرع: حماية الضوضاء.

لماذا التفاضلية؟

• يرفض التداخل الكهرومغناطيسي (EMI) في البيئات الصناعية.

• يدعم تشغيل الكابل الأطول (حتى 50 مترًا).

2. إشارات واجهة إضافية

تشمل معظم مشفرات SINCOs المخرجات الإضافية لمزامنة النظام:

• علامة مرجعية (z/z–): نبضة واحدة لكل ثورة (إعادة تعيين الموقف المطلق).

• R+ / R -: إشارة فهرس اختيارية للمحاذاة.

• إمدادات الطاقة: عادةً 5 فولت DC (± 10 ٪) أو 8-30 فولت DC للنماذج الوعرة.

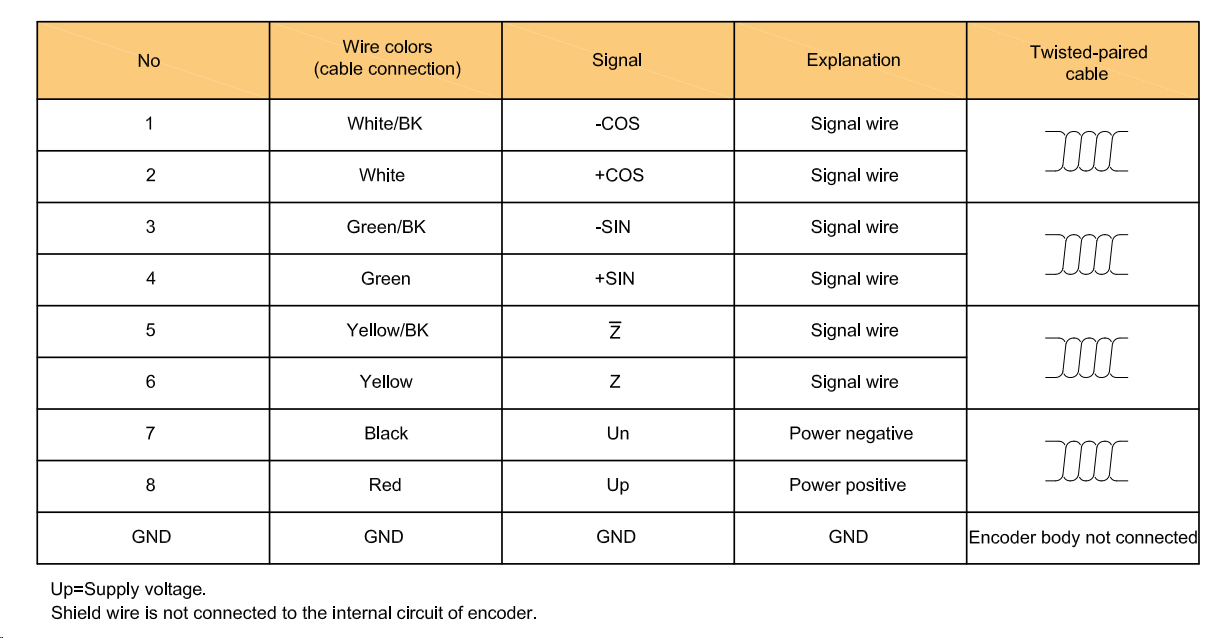

3. الأسلاك والموصلات

4. التكامل مع أنظمة التحكم

تتطلب مشفرات SINCOS إلكترونيات الاستيفاء لتحويل الإشارات التناظرية إلى بيانات الموضع الرقمي:

• محركات الأقراص المؤازرة: متداخلات SINCOs مدمجة (على سبيل المثال ، دقة من 16 بت إلى 24 بت).

• وحدات الاستيفاء الخارجية: تستخدم مع PLCs أو وحدات التحكم في الحركة.

• RDC (المحولات إلى الرقم إلى الرقم): للأنظمة القديمة.

المعلمات الرئيسية لتكوين:

• سعة الإشارة (معيار 1VPP).

• عامل الاستيفاء (على سبيل المثال ، 4096x لدقة 20 بت+).

• تصفية (لتقليل الضوضاء).

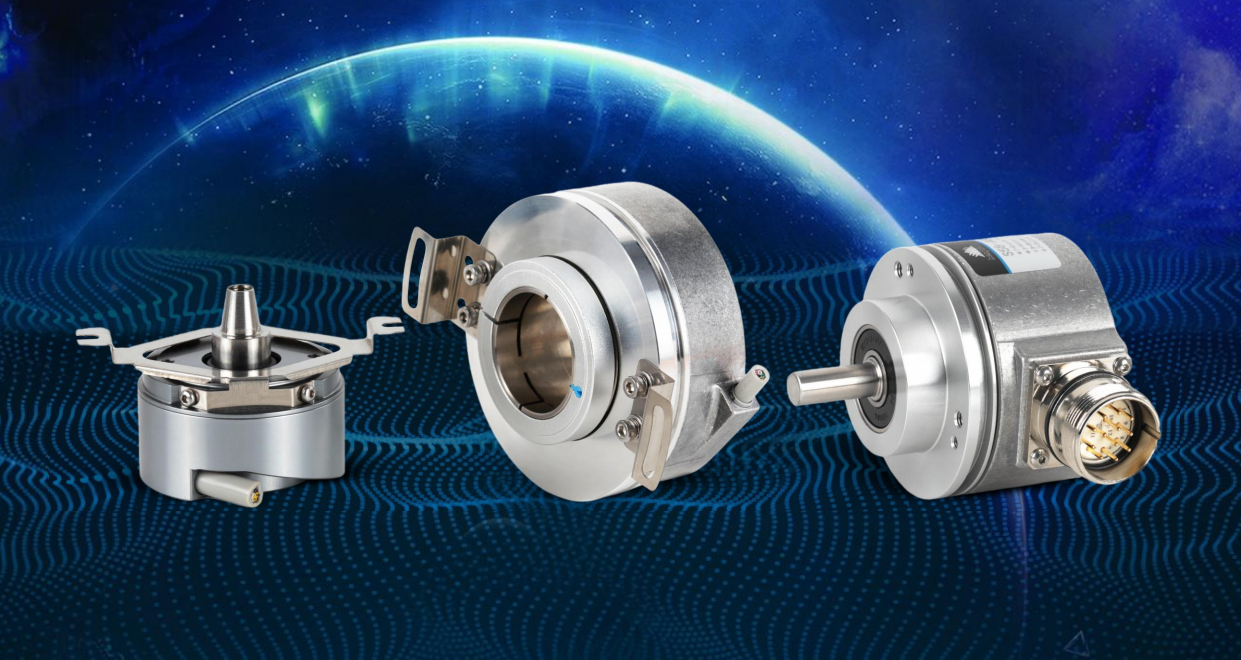

5. SHHXGD SINCOS Encoder Solutions

دعم المشفرات لدينا:
✔ 1VPP المخرجات أحادية الطرف أو التفاضلي.
✔ حماية IP65 للبيئات القاسية.
✔ Pinouts المخصص والموصلات لتكامل OEM.

• هل تحتاج إلى مشفر SINCOS مصمم خصيصًا لنظامك؟

اتصل بـ SHHXGD للحصول على الدعم الفني!
