رمح جوفاء
70 ملم
15 ملم
25/28/30 ملم
1024-10000PR
التشفير التزايدي
IP50
TTL, HTL, نبن, بنب, دفع وسحب, الجهد االكهربى
لا
| الكمية: | |
|---|---|

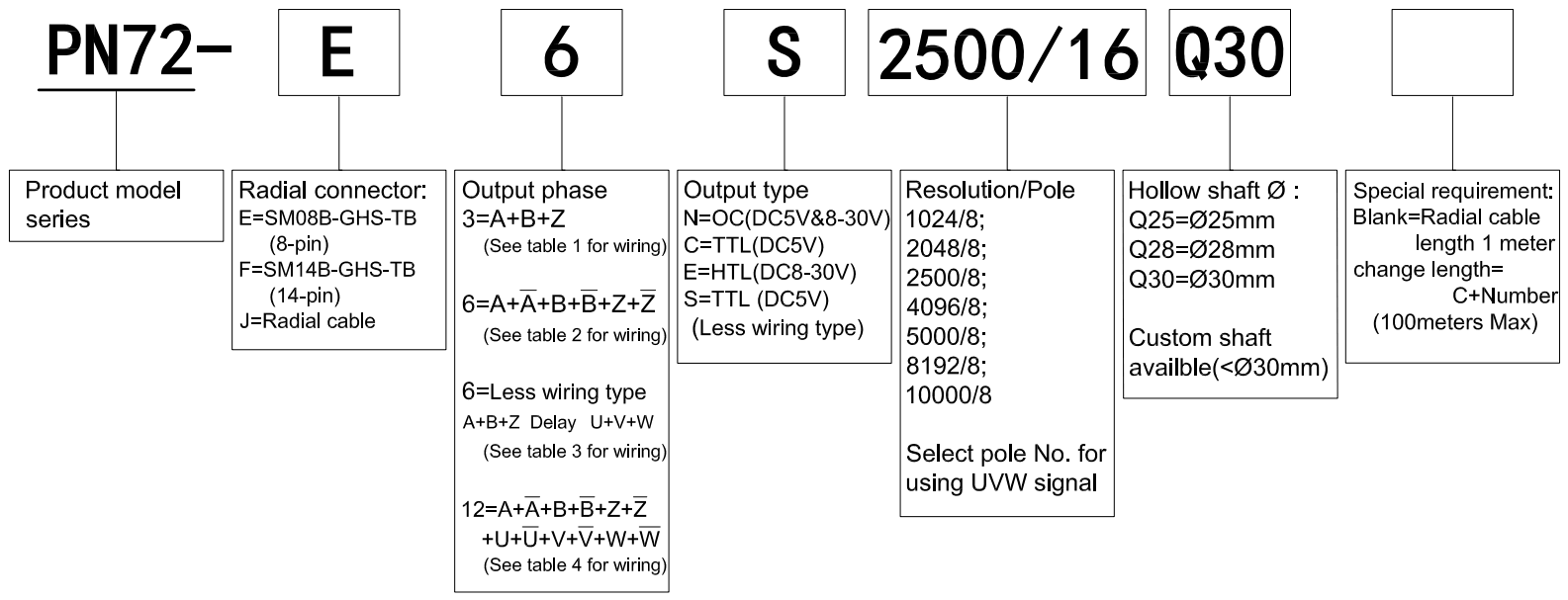

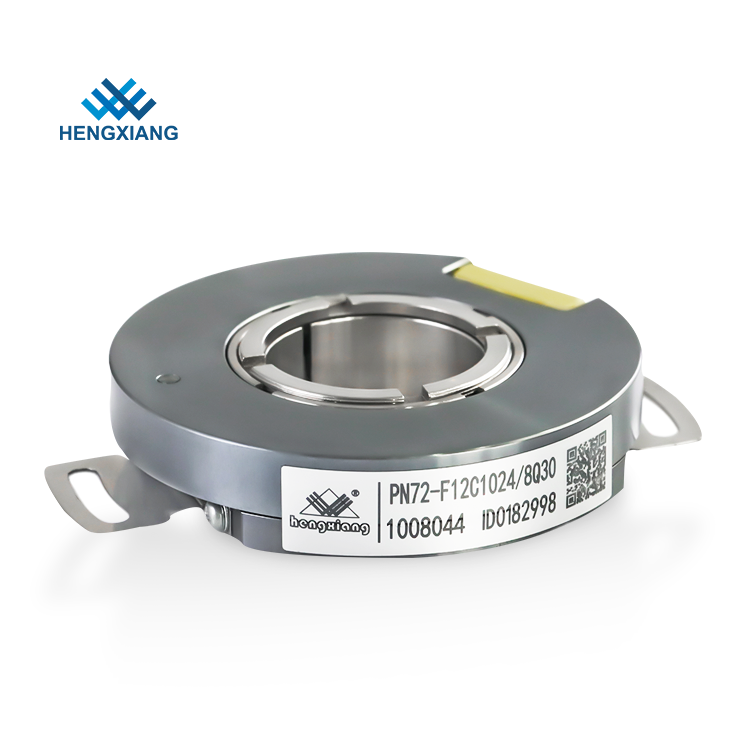

PN72
| أغراض | المعلمات الأساسية |
| ماركة | Hengxiang |
| نوع التشفير | نوع تدريجي |
| قطر خارجي | 72mm |
| سماكة | 15mm |
| نوع رمح جوفاء | من خلال رمح |
| قطر العمود المجوف | 25 ملم 28mm ؛ 30mm |
| دقة | 1024/8 ؛ 2048/8 ؛ 2500/8 ؛ 4096/8 ؛ 5000/8 ؛ 8192 ؛/8 ؛ 10000/8 |
| مرحلة الإخراج | 3 = A+B+Z ؛ 6 = a+a-+b+b-+z+z- ؛ 6 = أقل نوع الأسلاك A+B+Z تأخير U+V+W ؛ 12 = a+a-+b+b-+z+z-+u+u-+v+v-+w+w- |
| الجهد توريد | DC5V ؛ DC8-30V |
| نوع منفذ | موصل شعاعي كابل شعاعي |
| وضع الإخراج | N = OC (DC5V و 8-30V) ؛ C = TTL (DC5V) |
| E = HTL (DC8-30V) ؛ S = TTL (DC5V) (نوع الأسلاك الأقل) | |
| الحالي الاستهلاك | 120MA ماكس |
| أعلى استجابة الوثنية | 100 كيلو هرتز 500 كيلو هرتز 800 كيلو هرتز |
| GND | غير متصل بالمشفر ، يجب أن يكون متصلاً بشكل فعال بـ GND |
| بدء عزم الدوران | أقل من 60 × 10-3 نانومتر |
| لحظة الجمود | أقل من 80 × 10-6 كجم |
| درجة حرارة البيئة | التشغيل: -20 ~+95 ℃ ؛ التخزين: -25 ~+100 ℃ |
| الرطوبة البيئة | التشغيل والتخزين: 35 ~ 85 ٪ RH (غير مكثف) |
| حماية | IP50 |
| مادة | سبيكة الألومنيوم |
| شهادة | م |
| طَرد | صندوق الكرتون |
| وزن صافي | حوالي 200 جم |
التصميم المدمج والفطير

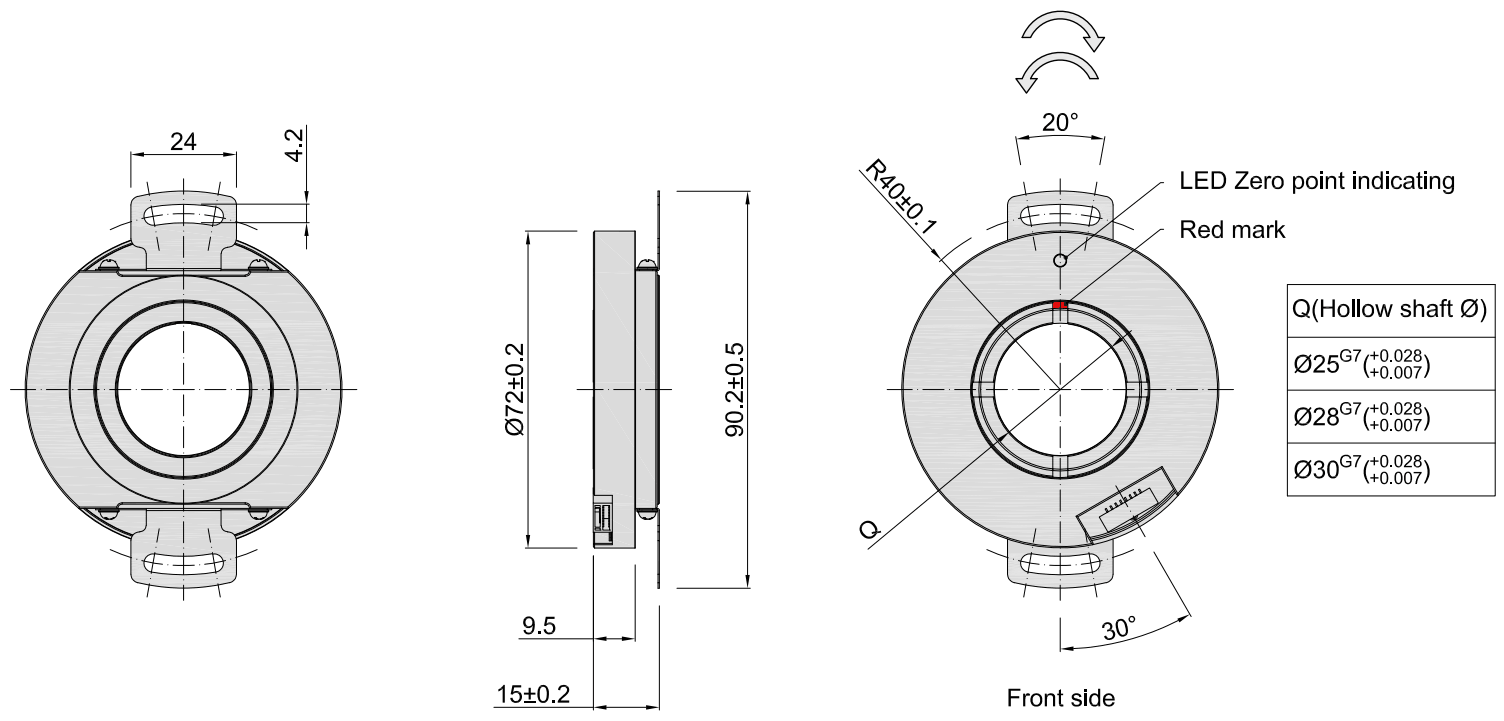

القطر الخارجي: Ø72 مم ، سمك: دقيقة 15mm.
يدعم العمود المجوف أقطار تصل إلى Ø30mm.
دقة ودقة عالية
مبدأ كهروضوئي غير الاتصال.
قرار ما يصل إلى 10000 PPR (نبضات لكل ثورة).
دقة تحول الطور: 90 درجة ± 10 ° (سرعة منخفضة) ، 90 درجة ± 20 درجة (سرعة عالية).
حماية قوية ومتانة
حماية IP50 ضد الغبار والرطوبة المحدودة.
تصميم مزدوج الحمل للاستقرار.
الحاملة للحياة: 1.5 × 10⁹ الثورات (100000 ساعة عند 2500 دورة في الدقيقة).
التثبيت المرن
جهاز قفل متحدة المركز من خلال رمح.
صفيحة الربيع المرنة التي تتصاعد لحركة رمح محرك محورية طفيفة.
المقبس الشعاعي (8p/14p) أو كابل شعاعي (1.0 متر قياسي ، قابل للتخصيص حتى 100 متر).
واجهات كهربائية متعددة
يدعم OC (NPN) ، الجهد ، المخرجات Push-Pull ، TTL ، HTL .
عكس القطبية وحماية الدائرة القصيرة.
توافق تطبيق واسع
مثالي للمحركات المؤازرة والروبوتات والتحكم في الأتمتة.
يعمل في -20 درجة مئوية إلى +85 درجة مئوية .
أداء عالي السرعة
الحد الأقصى لتردد الاستجابة: 100-500 كيلو هرتز (يعتمد على نوع الإخراج).
سرعة سعة: ≤5000 دورة في الدقيقة.
محاذاة سهلة الصفر (نماذج مؤازرة)
مؤشر LED لمحاذاة الموضع الصفر.
يتضمن إشارات U/V/W لمزامنة محرك المؤازرة.
خفيف الوزن ودائم
الوزن: ~ 200g.
المواد: قاعدة الألومنيوم الصب.
الامتثال والسلامة
الاهتزاز/مقاومة الصدمة (تم اختباره وفقًا للمعايير الصناعية).
قوة العزل: AC500V لمدة 60s.
مثالية لأنظمة التحكم في الحركة ذات الفضاء العالي.
