دقة تشفير خطي LS100 40um ~ 0.0125UM التشفير العاكس ومقياس الصريف الخطي

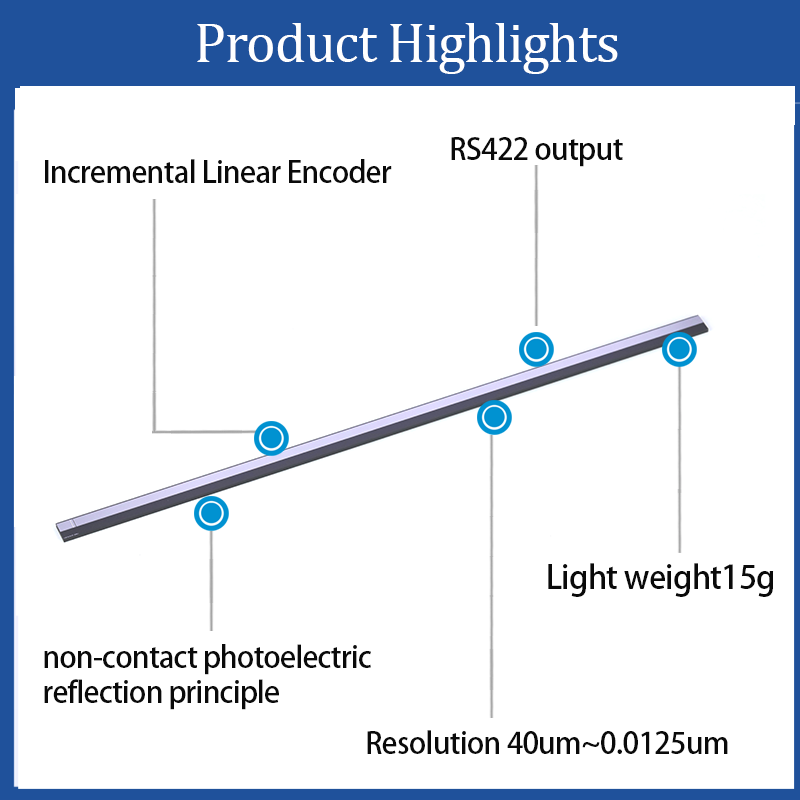

الميزات الرئيسية للمقياس الخطي الإضافي Hengxiang LS100:

1. تصميم فائق النسيج وخفيف الوزن

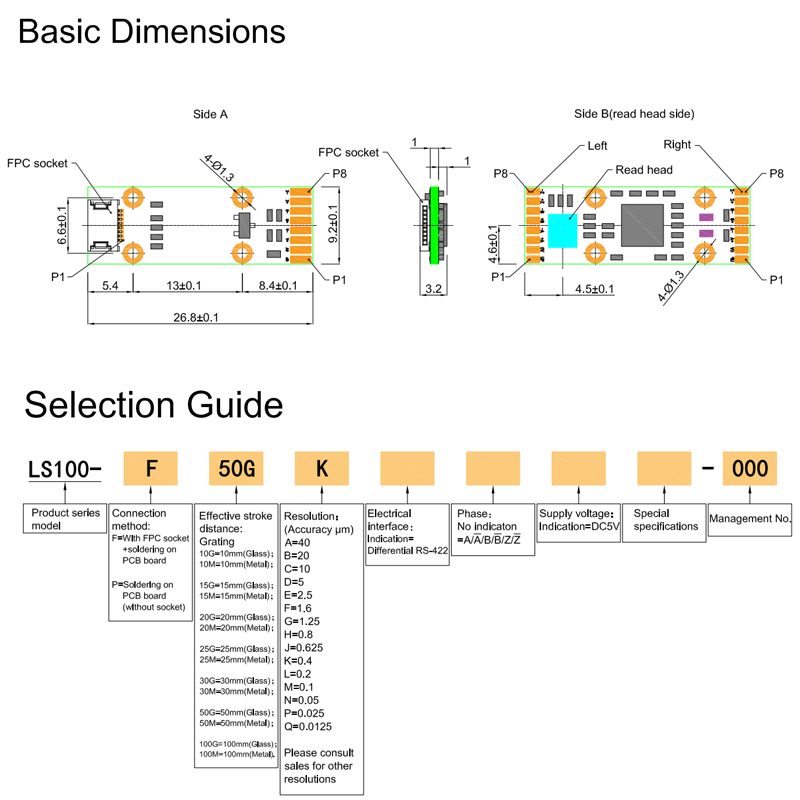

• الأبعاد: فقط 26.8 مم × 9.2 مم × 3.2 مم (اقرأ الرأس) ، مما يجعلها واحدة من أنحف التشفير الخطي.

• الوزن: ما يقرب من 15 جرام ، مثالية للتطبيقات المقيدة للمساحة.




2. دقة ودقة عالية

• نطاق الدقة: 40 ميكرون إلى 0.0125µm (قابل للتعديل عبر interpolator).

• مضاعف القسم: ما يصل إلى 6400 × ، مما يتيح الدقة الفرعية للميكرون.

• إشارات الإخراج: التفاضلي RS422 لمراحل A/B/Z مع أشكال الموجات الجيبية/جيب التمام.




3. تكنولوجيا كهروضوئية غير متوفرة

• يستخدم مقياس صريف عاكس واكتشاف مصباح LED للتشغيل الخالي من التآكل وعمر طويل.




4. خيارات التكوين المرنة

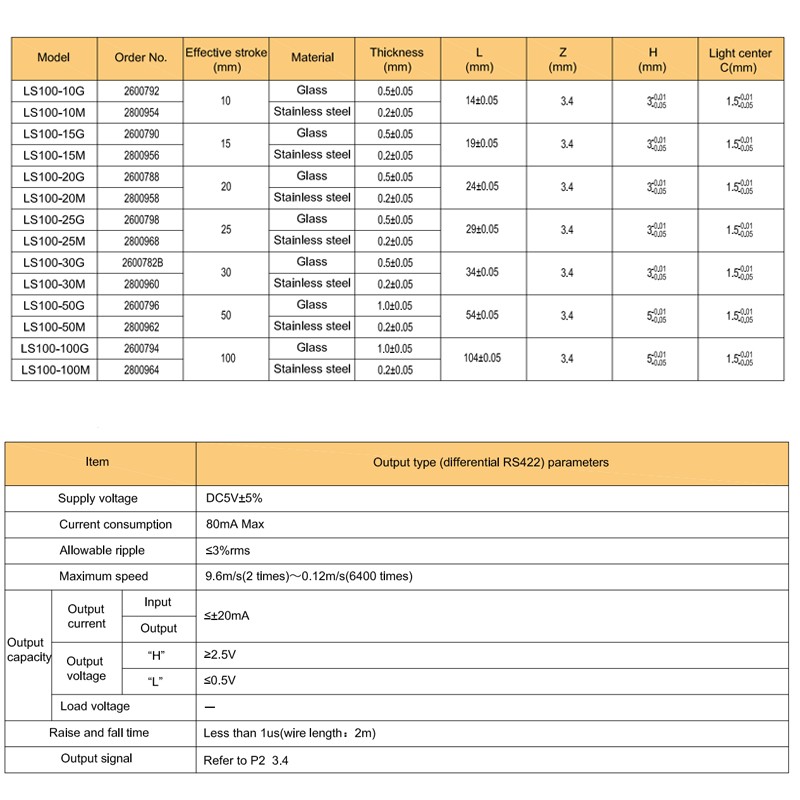

• السكتة الدماغية الفعالة: ما يصل إلى 150 مم (قابل للتخصيص).

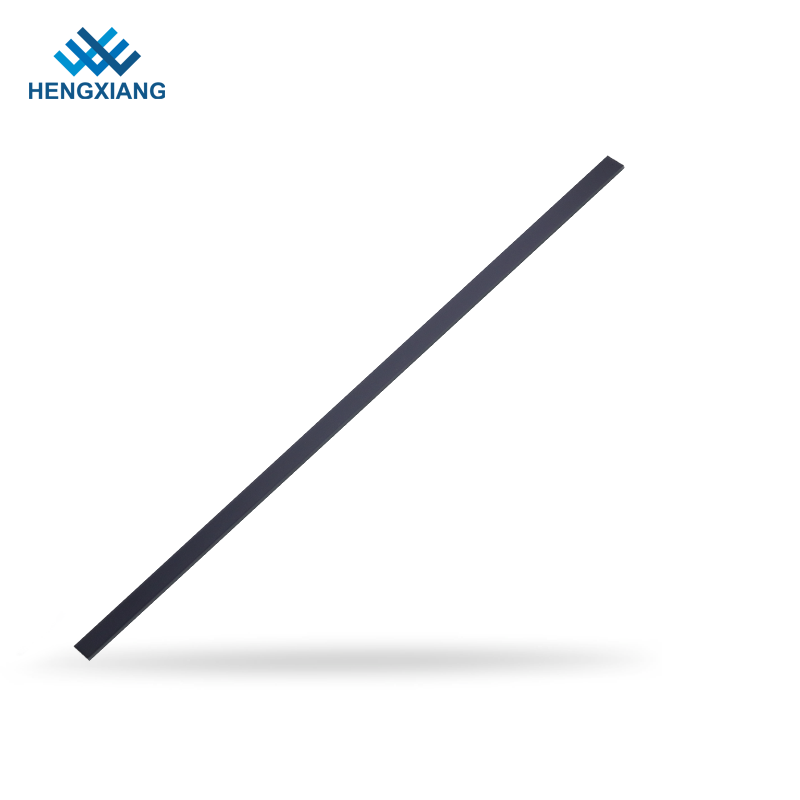

• مواد المقياس الصريف: الزجاج (سمك 0.5 ملم) أو الفولاذ المقاوم للصدأ (0.2 مم) لتلبية الاحتياجات البيئية المتنوعة.

• طرق الاتصال: مقبس FPC أو لحام PCB المباشر للتكامل متعدد الاستخدامات.




5. أداء عالي السرعة

• أقصى سرعة: 9.6 م/ث (في 2 × التقسيم) إلى 0.12 م/ث (في 6400 × التقسيم).

• الاستجابة السريعة: وقت الارتفاع/الخريف <1µs (طول الكابل 2M).




6. المواصفات الكهربائية القوية

• جهد العرض: DC5V ± 5 ٪ مع انخفاض استهلاك الطاقة (≤80mA).

• مناعة الضوضاء: إخراج RS422 التفاضلي يقلل من التداخل الكهرومغناطيسي.

• سلامة الإشارة: فولتية الإخراج ≥2.5v ( 'H ') و ≤0.5v ( 'l ').




7. متينة وموثوقة

• التسامح البيئي: يعمل عند درجة حرارة -20 درجة مئوية إلى +80 درجة مئوية (90 ٪ من غير المكثف).

• الاستقرار الميكانيكي: محاذاة دقة لأطوال Z-Phase وأطوال السكتة الدماغية القابلة للتخصيص.




8. تسهيل التثبيت

• التثبيت: ثابت مع 4 × M1.2 براغي (6.6 مم × 13 مم).

• واضحة الأسلاك: مقبس FPC 8 دبوس مع توصيات ملتوية للضوضاء.




9. نطاق تطبيق واسع

• مثالي لمحركات Micro-Stepper ، وأنظمة الحركة الخطية عالية الدقة ، والأتمتة الصناعية المصغرة.




10. دعم التخصيص

• يمكن تصميم السكتة الدماغية المقياس ، محاذاة الطور Z ، والقرار لتلبية احتياجات محددة.

•


مثالي لـ: التطبيقات التي تتطلب دقة فائقة في المساحات المدمجة ، مثل الأجهزة الطبية ، ومعدات أشباه الموصلات ، وأنظمة الموضع الجزئي.
