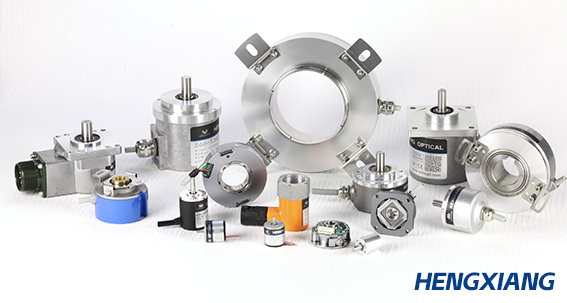

ما هو الفرق بين ترميزات HTL و SLN COS؟
عند اختيار تشفير للتحكم في الحركة الصناعية ، يعد فهم الفرق بين مشفرات HTL (Push-Pull) و SINCOS (الجيب-كوسين) أمرًا بالغ الأهمية. يخدم كل منها أغراض مميزة بناءً على نوع الإشارة والدقة والتطبيق.
| ميزة | HTL (Push-Pull) Encoder | SINCOS |
|---|---|---|
| تنسيق الإشارة | الموجة الرقمية المربعة (TTL/HTL) | جيب الجيب التناظري وأمواج جيب التمام |
| الإخراج | قطارات النبض (A ، B ، Z) | مستمر 1VPP أو إشارات الخطيئة/COS التفاضلية |
| دقة | ثابت (على سبيل المثال ، 1024 PPR) | متداخل (لا حصر له من الناحية النظرية) |
HTL → BEST للوقوع المنفصل في المنصب (على سبيل المثال ، أحزمة النقل ، ردود الفعل الحركية الأساسية).
SINCOS → مثالي للتحكم السلس وعالي الدقة (على سبيل المثال ، الاستيفاء CNC ، أنظمة المؤازرة).
HTL: يوفر دقة ثابتة (على سبيل المثال ، 1000 نبضات/ثورة). يمكن أن تسبب الخطوات المفاجئة بين النبضات 'Jitter ' في التطبيقات عالية السرعة.
SINCOS: يسلم أشكال الموجات التناظرية ، مما يسمح للإلكترونيات الخارجية بالاستيفاء من مواقع الدقة الفرعية للميكرون (على سبيل المثال ، دقة 20 بت+ بعد الاستيفاء).
مثال:
يوفر Encoder 2048 PPR HTL دقة 11 بت.
يحقق تشفير SINCOS مع 2048 دورات/rev + 4096x دقة 23 بت.
| عامل تشفير | HTL | SINCOS |
|---|---|---|
| مناعة الضوضاء | جيد (HTL قوي) | ممتاز (إشارات التفاضلية ترفض EMI) |
| طول الكابل | ما يصل إلى 100 متر (مع كابل محمي) | ما يصل إلى 50 مترًا (يتطلب كابلات عالية الجودة) |
| تعقيد | بسيطة (3-5 أسلاك) | مجمع (6+ أسلاك للإشارات التفاضلية) |
HTL → يفضل للبيئات الطويلة والصاخبة (على سبيل المثال ، أرضيات المصنع).
SINCOS → تستخدم في إعدادات قصيرة المدى ، حساسة لـ EMI (على سبيل المثال ، معدات المختبر).
| HTL تشفير | SINCOS Encoders |
|---|---|
| - أنظمة النقل | - محاور أداة آلة CNC |
| - آلات التغليف | - روبوتات ومحركات المؤازرة |
| - ردود الفعل الحركية الأساسية | - تصنيع أشباه الموصلات |
| - مشاريع حساسة التكلفة | - التحكم في الحركة الراقية |
✔ تشفير HTL: التصميمات الوعرة ، تصنيف IP67 للاستخدام الصناعي القاسي.
✔ SINCOS تشفير: فائقة الإنجاز (± 1 قوس ثانية) مع الاستيفاء القابل للتخصيص.
هل تحتاج إلى مساعدة في الاختيار؟ اتصل بـ shhxgd لتوجيه الخبراء!
