حالة تطبيق التشفير الصغير على المحرك

متطلبات العملاء

يحتاج العميل إلى تثبيت مشفر صغير في ذيل المحرك لتحقيق التثبيت المتكامل وتصحيح الإشارة. متطلباتها الأساسية هي كما يلي:

L SPEED: أقصى سرعة كهربائية 30000 دورة في الدقيقة ، أقصى سرعة ميكانيكية 90000 دورة في الدقيقة ؛

درجة حرارة التشغيل: -40 درجة مئوية إلى +125 درجة مئوية ؛

L إشارة: القيمة المطلقة Biss-C ثنائية 12 بت ؛

L الحجم: القطر الخارجي 15.8 ملم ، طول القشرة 9 مم ، مناسب للمساحة المدمجة.

اختيار التشفير

بعد الفحص المستهدف ، تم اختيار تشفير مطابق ، مع الخصائص التالية:

① الاستقرار عالي السرعة: يمكن أن تصمد أمام السرعة الميكانيكية 90000 دورة في الدقيقة وسرعة كهربائية 30000 دورة في الدقيقة دون فقدان الإشارة ؛

② القدرة على التكيف على درجة الحرارة الواسعة: التشغيل المستقر عند -40 درجة مئوية إلى +125 درجة مئوية من خلال مواد خاصة وتصميم هيكلي ؛

③ إشارة عالية الدقة: تقنية تشفير 12bit BISS-C لتلبية احتياجات التحكم في الوضع ؛

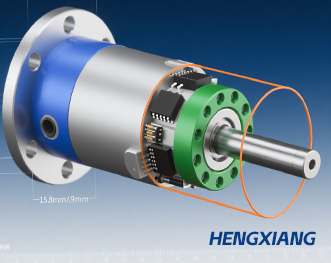

④ التكيف الحجم: بنية مضغوطة من 15.8 مم × 9 مم ، وتركيب المساحة تمامًا في ذيل المحرك.

التثبيت والتصحيح

N التثبيت المتكامل : أقواس وموصلات مخصصة لشركة Encoder لضمان توسيط دقيق للتشفير والعمود الحركي ، والتحكم الصارم في الانحراف المحوري وضمان ثبات التثبيت.

N Signal Debugging : اختبار الموجة الإشارة والطور مع المعدات المهنية ، تحقق من الاستقرار بسرعة 30000 دورة في الدقيقة ، وضبط معلمات الكسب والتصفية لضمان استلام نظام التحكم بدقة وتوزيلات.

تأثيرات التطبيق

1) التحكم الدقيق: ردود الفعل في الوقت الفعلي عن معلومات الوضع والسرعة ، وتحسين دقة التحكم في بدء تشغيل المحرك ، وتغيير السرعة وتشغيل الحالة المستقرة ؛

2) التسامح البيئي: عملية مستمرة ومستقرة في ظل درجات الحرارة القصوى ، والتكيف مع ظروف العمل المعقدة ؛

3) تحسين المساحة: يوفر التصميم المتكامل المساحة ، ويقلل من تعقيد المعدات ، ويساعد منتجات العملاء على أن تكون مصغرة.

4) يلبي هذا الحل بالكامل احتياجات العملاء ، ويوفر ضمانًا لتشغيل المعدات المستقرة ، ويعزز القدرة التنافسية للمنتج.
