رمح الصلبة
50 ملم
35.7 ملم
8 مم
9-48000PR
التشفير التزايدي
IP65, IP50
TTL, HTL, نبن, بنب, دفع وسحب, الجهد االكهربى
لا
| الكمية: | |
|---|---|

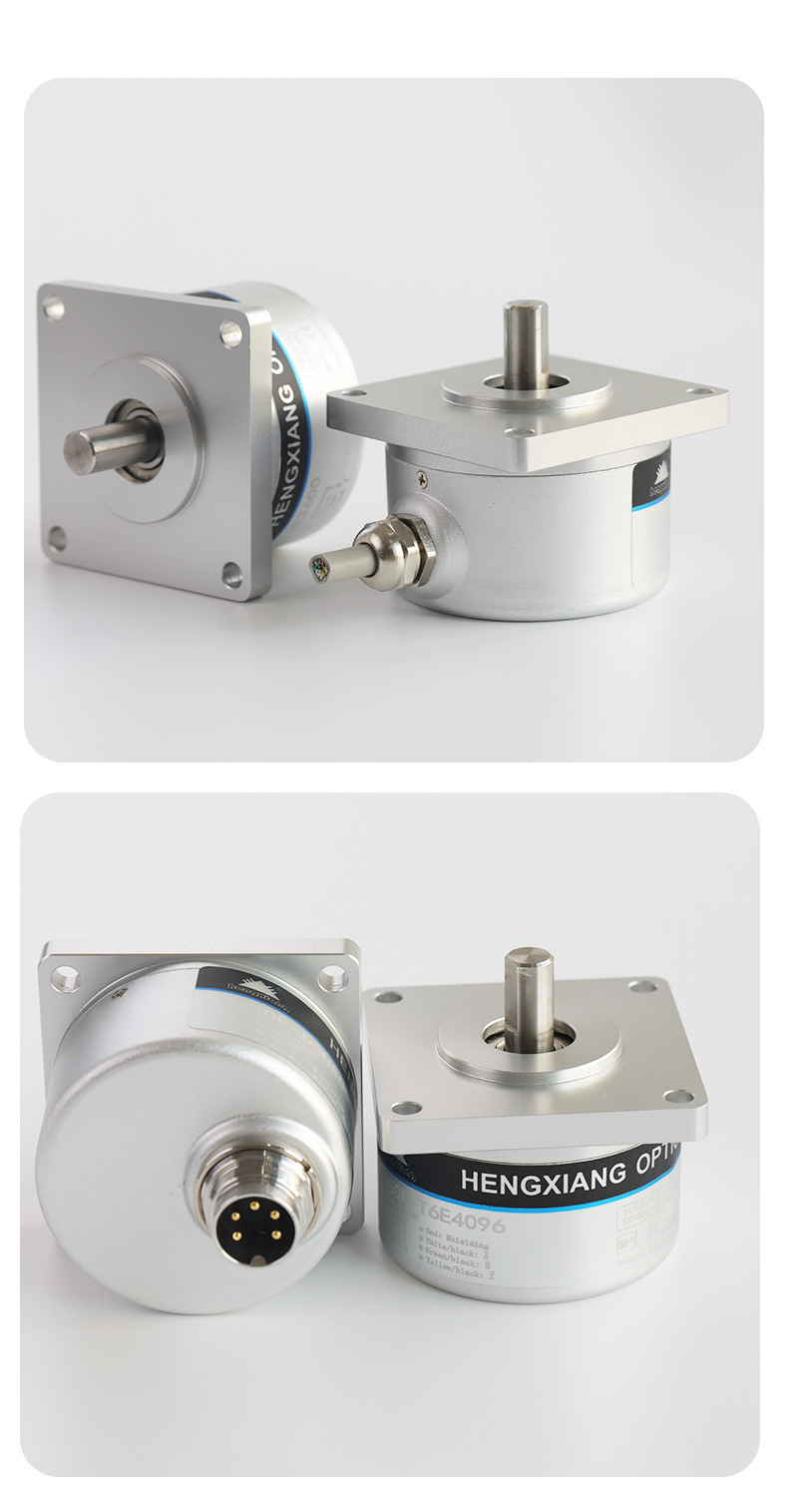

S50F درجة حرارة عالية 90 درجة رمح encoer مع شفة التثبيت S50F
يتميز المشفر البصري التزايد S50F بعمود صلبة مع تركيب شفة ، مثالي للأتمتة الصناعية. بقطر خارجي يبلغ 50 مم ، وسمك 35.7 مم ، وعمود 8 ملم ، فإنه يستخدم مبادئ كهروضوئية غير متتالية للموثوقية. مزودًا بالقطبية العكسية وحماية الدائرة القصيرة ، يوفر واجهات ودقة كهربائية متعددة تصل إلى 48000 PPR. مناسبة للنسيج والتعبئة والتغليف والمحركات والمصاعد والسينا CNC ، فإنه يضمن تحديد موقع دقيق. اختر الكابلات الشعاعية/المحورية (معيار 1M) أو مآخذ محورية. حماية IP50/IP65 و 220 جرام يجعلها متينة. تعمل على ≤6000 دورة في الدقيقة (IP50)/≤4000 دورة في الدقيقة (IP65) في -20 درجة مئوية إلى +90 درجة مئوية ، فإنه يناسب بيئات قاسية.
| أغراض | المعلمات الأساسية |
| ماركة | Hengxiang |
| نوع التشفير | التشفير الإضافي |
| قطر خارجي | 50mm |
| سماكة | 35.7mm |
| شفة البعد | 52mm x 52mm |
| البعد التثبيت | 43mm x 43mm |
| طول العمود | 13.3mm |
| قطر العمود الصلب | 8 مم (شكل د) |
| دقة | 9 ؛ 20 ؛ 50 ؛ 60 ؛ 66 ؛ 100 ؛ 200 ؛ 250 ؛ 300 ؛ 360 ؛ 400 ؛ 450 ؛ 500 ؛ 512 ؛ 600 ؛ 720 ؛ 750 ؛ 800 ؛ 900 ؛ 1000 |
| 1024 ؛ 1200 ؛ 1440 ؛ 1500 ؛ 1800 ؛ 2000 ؛ 2048 ؛ 2400 ؛ 2500 ؛ 3000 ؛ 3600 ؛ 4000 ؛ 4096 ؛ 4800 ؛ | |
| 5000 ؛ 8000 ؛ 8192 ؛ 10000 ؛ 16000 ؛ 16384 ؛ 20000 ؛ 32000 ؛ 32768 ؛ 40000 ؛ 46080 ؛ 48000 | |
| مرحلة الإخراج | المرحلة A أو B أو Z أو A- |
| الجهد توريد | DC5V ؛ DC8-30V |
| عكس حماية القطبية | √ |
| حماية الدائرة القصيرة | √ |
| outlettype | كابل من الجانب |
| كابل من الخلف | |
| مقبس من الخلف | |
| وضع الإخراج | NPN و PNP |
| إخراج الجهد | |
| إخراج الضغط | |
| إخراج الاختلاف (TTL ، HTL ، RS422) | |
| درجة الحماية | IP50 ؛ IP65 |
| طول الكابل | 1M (يمكن إضافة طول الكابل بشكل مناسب بواسطة |
| مطلوب ، لكنه يحتاج إلى الدفع بشكل فردي) | |
| الحالي الاستهلاك | 120MA ماكس |
| أعلى استجابة الوثنية | 300 كيلو هرتز |
| تموج مسموح به | ≤3 ٪ rms |
| تحميل الجهد | ≤DC30V |
| GND | لا تتصل بالتشفير |
| مارك إلى نسبة الفضاء | 45 ٪ إلى 55 ٪ |
| بدء عزم الدوران | أقل من 5 × 10-3 نانومتر |
| لحظة intertia | أقل من 3x 10-6 كجم |
| تحميل رمح | شعاعي 40N ؛ محوري 20n |
| أعلى القس | 6000 دورة في الدقيقة ؛ IP65≤4000R دورة في الدقيقة |
| تحمل الحياة | 1.5x109 Revs في الحمل المقدر (100000 ساعة في 2500 دورة في الدقيقة) |
| درجة حرارة البيئة | التشغيل: -20 ～+90 ° ； التخزين: -25 ～+95 ° |
| الرطوبة البيئة | التشغيل والتخزين: 35-85 ٪ RH (غير مكثف) |
| الاهتزاز (تحمل) | سعة 0.75 ملم ، 5-55 هرتز ، ساعتين لثلاثة محاور بشكل فردي |
| جورب (تحمل) | 490m/s2 ، 11 مللي ثانية ثلاث مرات لـ x ، y ، z الاتجاه بشكل فردي |
| مواد رمح | الفولاذ المقاوم للصدأ |
| مادة الصدفة | سبيكة المينيوم |
| طول الكابل | 1000mm (كابل مع التدريع) |
| شهادة | م |
| طَرد | صندوق الكرتون |
| وزن صافي | حوالي 220 جرام (مع الحزمة) |
Shanghai Hengxiang Optical Electronics Co., Ltd. هي مؤسسة عالية التقنية متخصصة في إنشاء وبحث وإنتاج وتسويق الترميزات البصرية عالية الدقة. لدينا القدرة على البحث والتطوير المستقلة الناضجة ، والتي تتيح تخصيص إنتاج النماذج الحصرية بناءً على احتياجات منتجات تكنولوجيا التطوير الجديدة. أسسنا في عام 2001 وقمنا بتصدير المنتجات إلى المحلية والخارجية بعد 21 عامًا من الترسيب. شركتنا تعمل بشكل رئيسي في المشفر ، والعدسة البصرية ، ومنتجات الجرمانيوم ، وما إلى ذلك. السيطرة الصارمة على جودة المنتج والدقة العالية والمعايير العالية لتكنولوجيا المعالجة العميقة تخدم المصعد ، المحرك ، CNC ، النسيج ، الروبوت ، طاقة الرياح ، المعدات الطبية ، معدات خط التجميع ، وغيرها من صناعات تكنولوجيا الأتمتة.
نحن نركز على أن تكون علامة تجارية معروفة في مجال التشفير البصري الدقيق ونهدف إلى أن تكون رائدة في عمليات التشفير الدولية.
'الدقة في الاستشعار من أجل حياة التقنية العلمية.
