رمح جوفاء
35 ملم
11 ملم
6 ملم
17-24bit
دورة واحدة مطلقة, مطلق متعدد المنعطفات
لا أحد
بيس-C, مباحث أمن الدولة, RS485
لا
| الكمية: | |
|---|---|

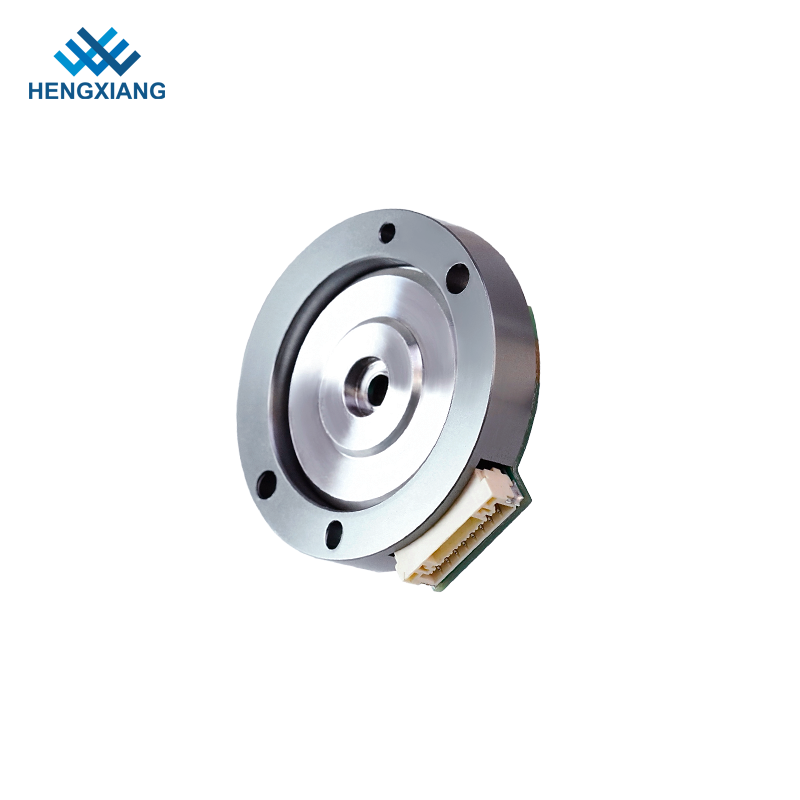

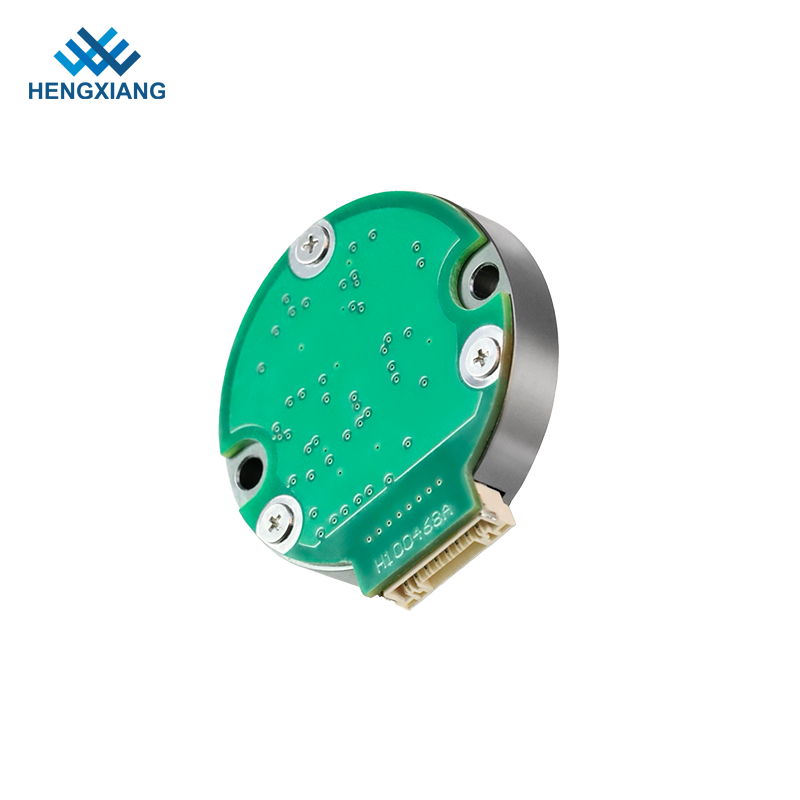

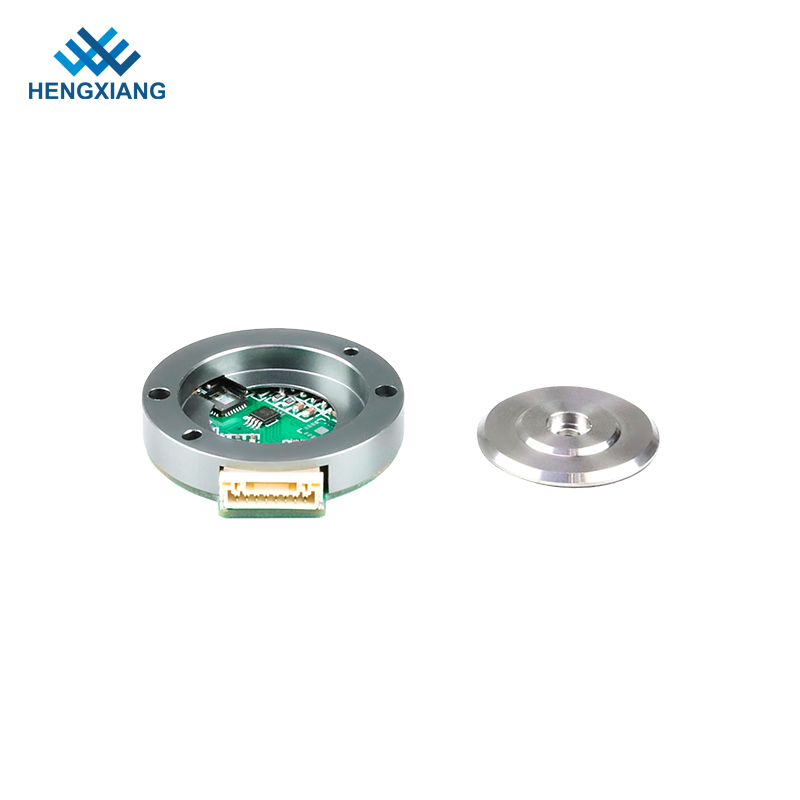

ZM35 متعددة المنعطفات المطلقة الحاملة غير المطلقة (العمود الأعمى) ترميز واحد وترميز متعدد المنعطفات مع بنية رقيقة إضافية
إن ZM35 عبارة عن تشفير كهروضوئي متعدد المحمل عالي الدقة مع تصميم عمف العمود ، وهو مثالي للتطبيقات الصناعية المقيدة للفضاء. يضم ملف تعريف رفيع للغاية (35 مم OD ، وسمك 11.8 ملم) ورمح 6 مم ، ويوفر 24 بت من الدقة المفردة (قابلة للتوسيع إلى 32bits) وحتى 24Bits من بيانات الموضع متعددة الموضع ، مما يضمن التحكم الدقيق للحركة. يضمن مبدأ الانعكاس الكهروضوئي غير المتلازم الموثوقية ، في حين أن واجهات مثل BISS_C و SSI تتيح التكامل السلس مع المحركات المؤازرة والروبوتات وأنظمة التشغيل الآلي الأخرى. مع بنية مضغوطة قوية ، ± 80 '، ودقة تسجيل البيانات متعددة المنعطفات ، تعمل ZM35 (وزنها ~ 80 جم) في -40 ℃ إلى 95 بيئات. متوفرة مع اتصالات الكابل أو المقبس ، إنه اختيار متعدد الاستخدامات لتلبية الاحتياجات الآلية الصناعية.
| أغراض | المعلمات الأساسية |
| ماركة | Hengxiang |
| نوع التشفير | المشفر المطلق |

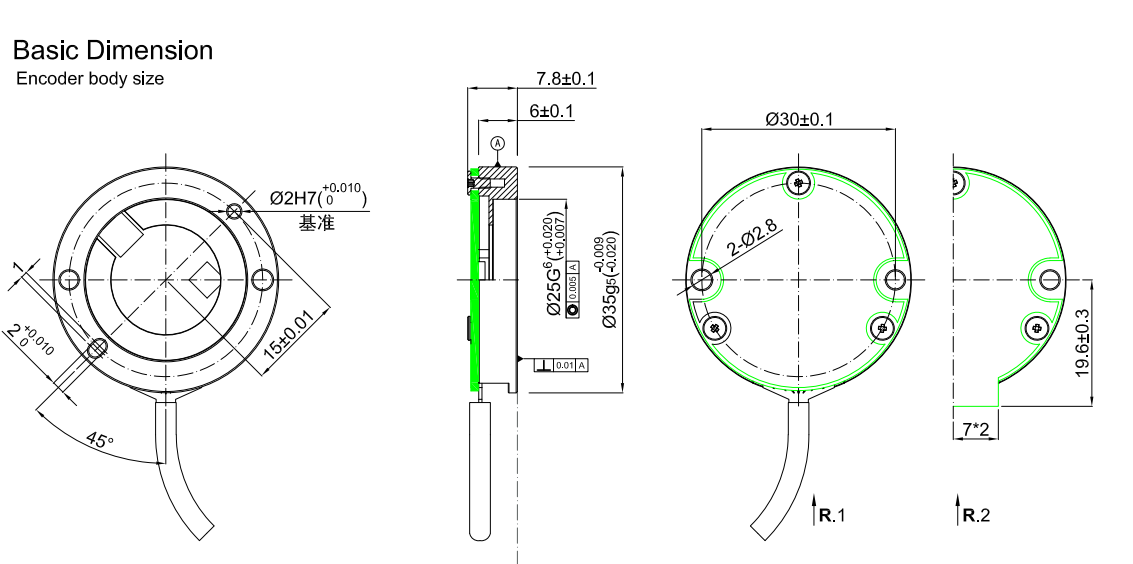

| قطر خارجي | 35mm |
| سماكة | 11.8mm |
| نوع رمح جوفاء | ثقب عمياء |
| قطر العمود المجوف | 6 مم |

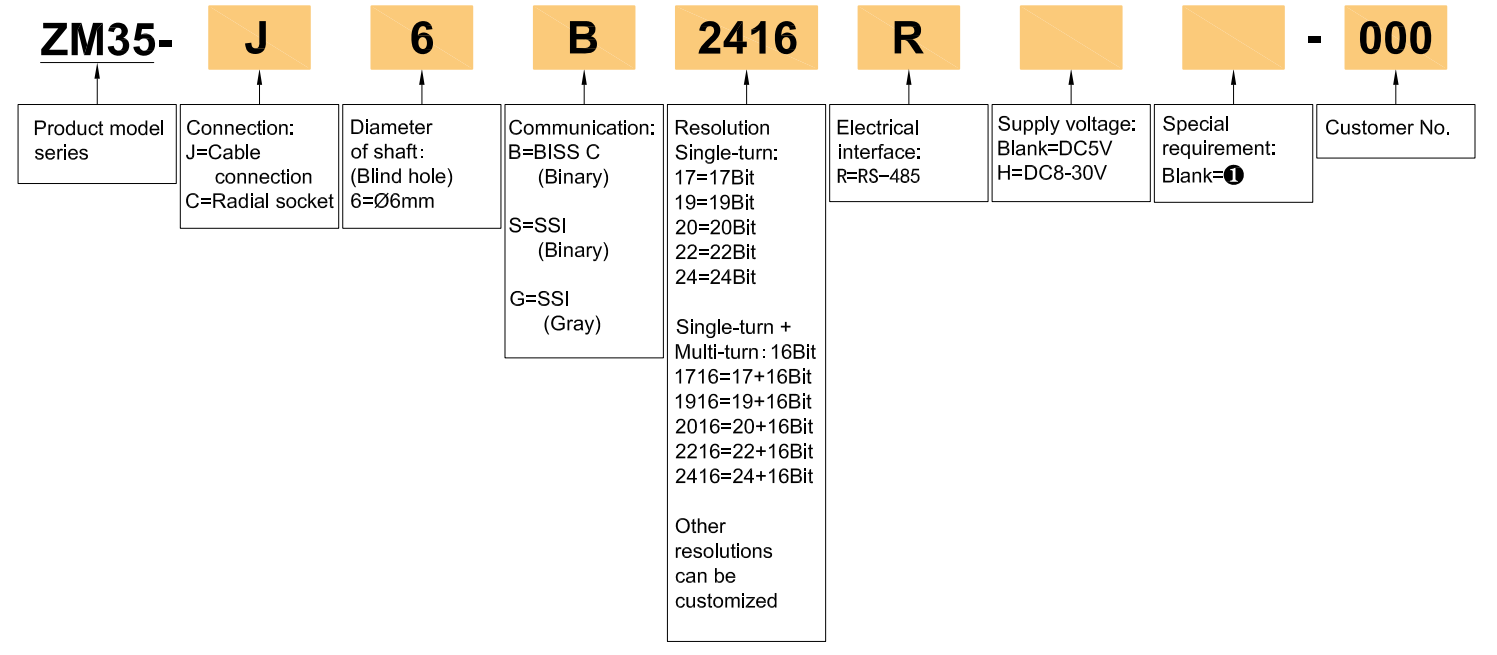

| دقة | يمكن توسيع 17 بت ، 19 بت ، 20 بت ، 22 بت ، 24 بت ، إلى 32 بت |
| تواصل | BISS-C ؛ SSI |
| الاتصال الكهربائي | مقبس شعاعي ؛ كابل شعاعي |
| وضع الإخراج | منعطف واحد (ثنائي ورمادي) ؛ متعدد المنعطفات (ثنائي ورمادي) |

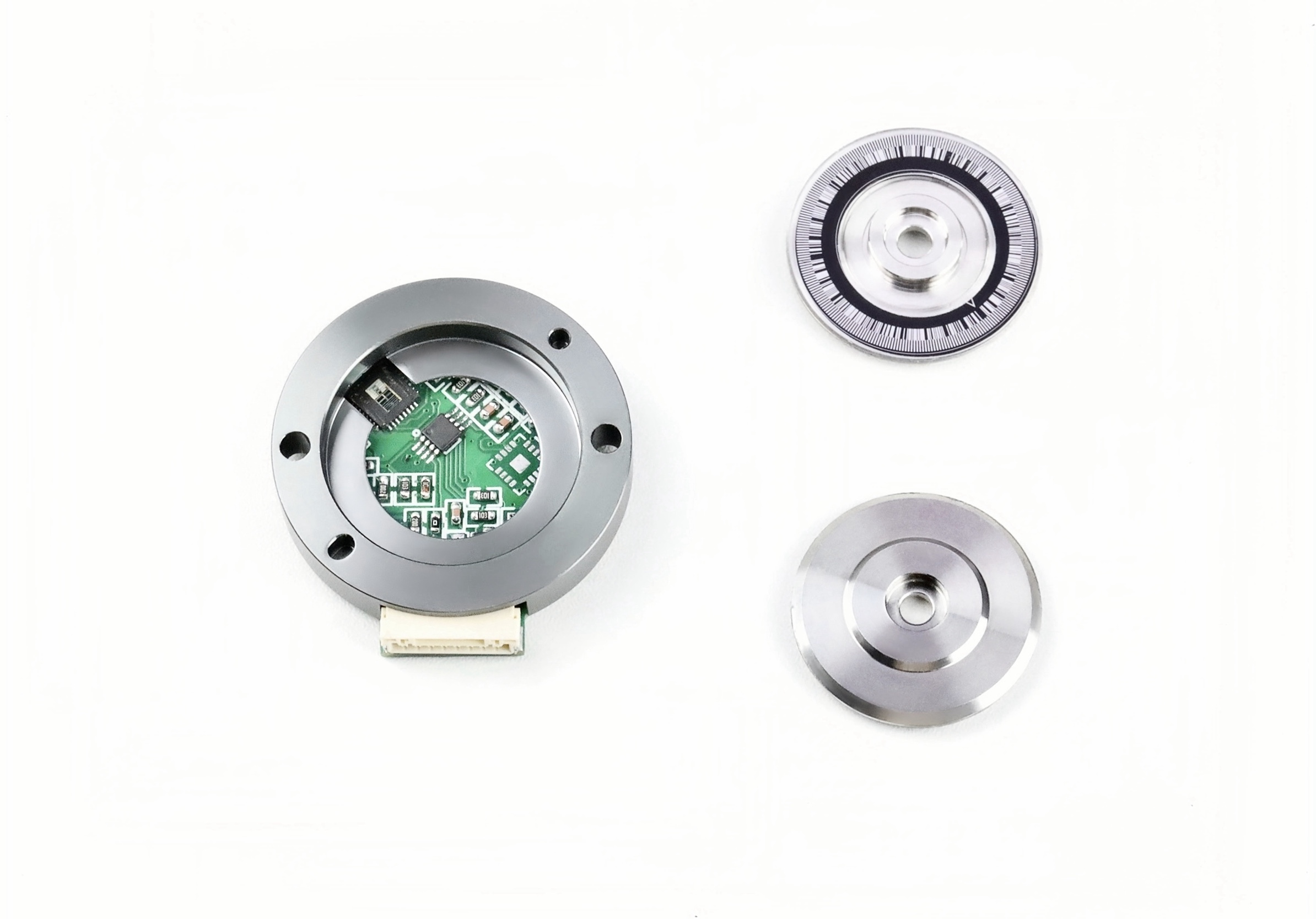

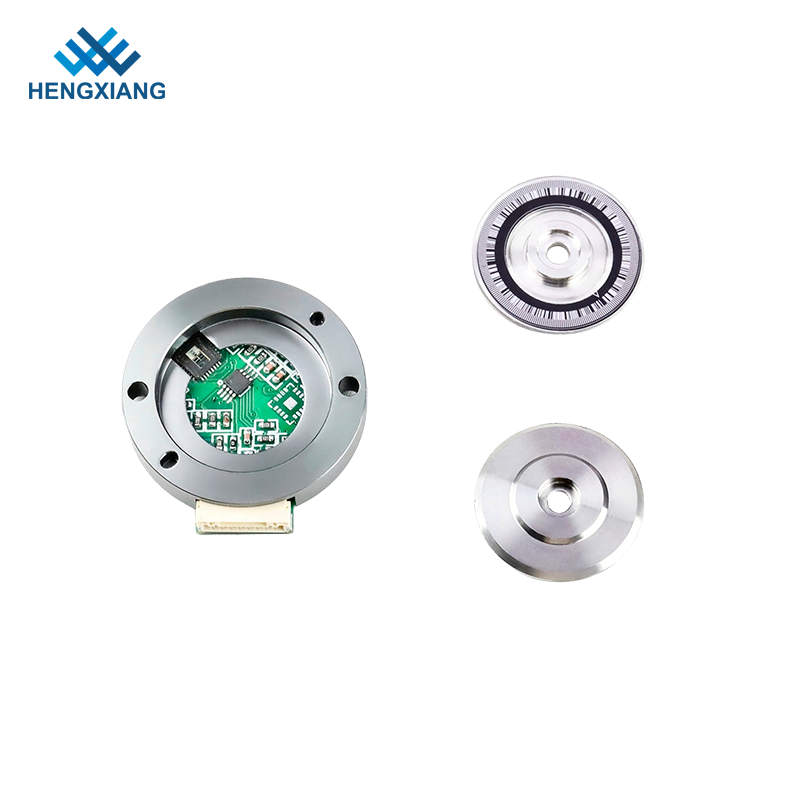

| مبدأ المسح | كهروضوئية |
| دقة | ± 80 ' |
| سرعة الاستجابة | العمل العادي: 6000 دقيقة |
| ضوضاء إشارة موضع RMS | ± 2@18 بت/ص |
| تواتر ساعة الاتصال | ≤10MHz (BISS) أو ≤ 5MHz (SSI) |
| وقت البدء | القيمة النموذجية: 13ms |
| فترة أخذ عينات الموقف المطلقة | ≤75 ns |
| السرعة المسموح بها | ≤32200 ص/دقيقة (مقيد بحد السرعة الميكانيكية) |
| طول الكابل | 200mm-10000mm |
| اتصال ميكانيكي | قفل الحلقة إلى العمود ، اتصال الصلب ثابت على منصة المحرك |
| بدء عزم الدوران | أقل من 9.8 × 10-3 نانومتر |
| لحظة بالقصور الذاتي | أقل من 6.5 × 10-6 كجم |
| تحميل رمح | شعاعي 20n ؛ محوري 10n |
| سرعة سعة | ≤3000 دورة في الدقيقة |
| مادة الصدفة | الألومنيوم |
| وزن | حوالي 80 جم |
| درجة حرارة البيئة | التشغيل: -40 ~+95 ℃ ؛ التخزين: -40 ~+95 ℃ |
| الرطوبة البيئية | التشغيل والتخزين: 35 ~ 85 ٪ RH (غير مكثف) |
| اهتزاز | سعة 1.52 مم ، 5 ~ 55 هرتز ، 2H ل x ، y ، z الاتجاه بشكل فردي |
| صدمة | 490m/s2 11ms ، ثلاث مرات لـ x ، y ، z الاتجاه بشكل فردي |
| حماية | لا أحد |
