| الكمية: | |
|---|---|
| أغراض | المعلمات الأساسية |

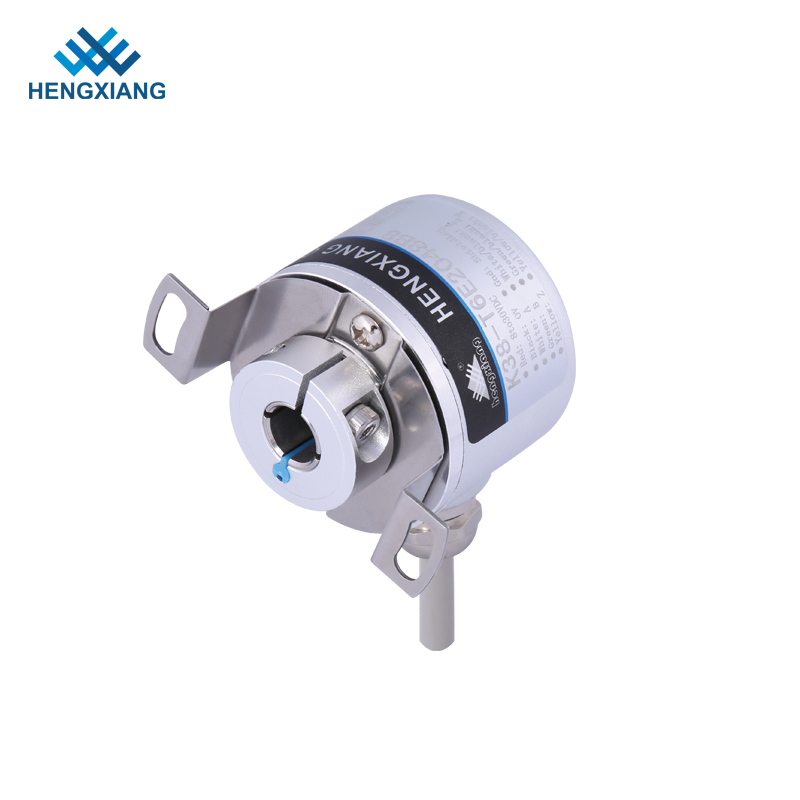

| ماركة | هينجكسيانج |
| نوع التشفير | التشفير المطلق |
| القطر الخارجي | 38 ملم |
| سماكة | 28 ملم |
| البعد التثبيت | قطر 45 ملم |
| عمق التثبيت | 17 ملم (الحد الأقصى) |
| قطر رمح جوفاء | 5 مم، 6 مم، 8 مم (ثقب أعمى) |
| بت (خطوات) | 5 بت (32ppr)؛6 بت (64ppr)؛7 بت (128ppr)؛8 بت (180ppr)؛ 8 بت (256ppr)؛9 بت (360ppr)؛ 9 بت (512ppr)؛10 بت (720ppr)؛ 10 بت (1024ppr) 11 بت (2048ppr)؛ |
| مصدر التيار | تيار مستمر 5 فولت.DC8-30V |
| نوع المنفذ | كابل شعاعي |
| مقبس محوري | |
كابل شعاعي مع المكونات كابل محوري مع المكونات | |
| اتجاه العد | عكس عقارب الساعه |
| اتجاه التحكم الخارجي | |
| في اتجاه عقارب الساعة | |
| واجهه المستخدم | NPN منخفض المستوى فعال |
NPN عالي المستوى فعال بنب مستوى عال من الفعالية PNP منخفض المستوى فعال | |
| درجة الحماية | IP50؛IP65 |
| طول السلك | 1 متر (يمكن إضافة طول الكابل بشكل مناسب بواسطة |
| تتطلب، ولكنها تحتاج إلى الدفع بشكل فردي) | |
| الاستهلاك الحالي | 100 مللي أمبير كحد أقصى |
| أعلى تردد الاستجابة | 100 كيلو هرتز |
| تموج المسموح به | ≥3% جذر متوسط التربيع |
| تحميل الجهد | ≥DC30V |
| رمز الإخراج | الكود الرمادي |
| دقة | 360/(الدقة × 4) |
| قوة العزل | تيار متردد 500 فولت 60 ثانية |
| مقاومة العزل | 10 ميجا أوم |
| GND | لا تتصل بالتشفير |
| ابتداء من عزم الدوران | أقل من 9.8x10-3N.m |
| لحظة Intertia | أقل من 6.5×10-6 كجم.م2 |
| تحميل رمح | شعاعي 30N؛محوري 20N |
| أعلى القس | 3000 دورة في الدقيقة.IP65 ≥2000r دورة في الدقيقة |
| تحمل الحياة | 1.5x109 دورات عند الحمل المقدر (100000 ساعة عند 2500 دورة في الدقيقة) |
| درجة الحرارة البيئية | التشغيل: -20 ～ +85 درجة مئوية، التخزين: -25 ～ +90 درجة مئوية |
| الرطوبة البيئية | التشغيل والتخزين: 35-85% رطوبة نسبية (دون تكاثف) |
| الاهتزاز (التحمل) | السعة 0.75 مم، 10-5 هرتز، 2 ساعة لثلاثة محاور بشكل فردي |
| جورب (تحمل) | 49 م / ث 2 ، 11 مللي ثانية ثلاث مرات للاتجاه X و Y و Z بشكل فردي |
| مادة رمح | الفولاذ المقاوم للصدأ |
| مادة القشرة | ضياء الألومنيوم المصبوب |
| طول السلك | 1000 مم (كابل مع التدريع) |
| شهادة | م |
| طَرد | صندوق كرتون |
| الوزن الصافي | حوالي 140 جرام (مع العبوة) |
