عمود صلب فريد من نوعه بدورة واحدة ومشفر مطلق متعدد الدورات SM58

مقدمة إلى التشفير المطلق متعدد الدورات SM58 (العمود الصلب)

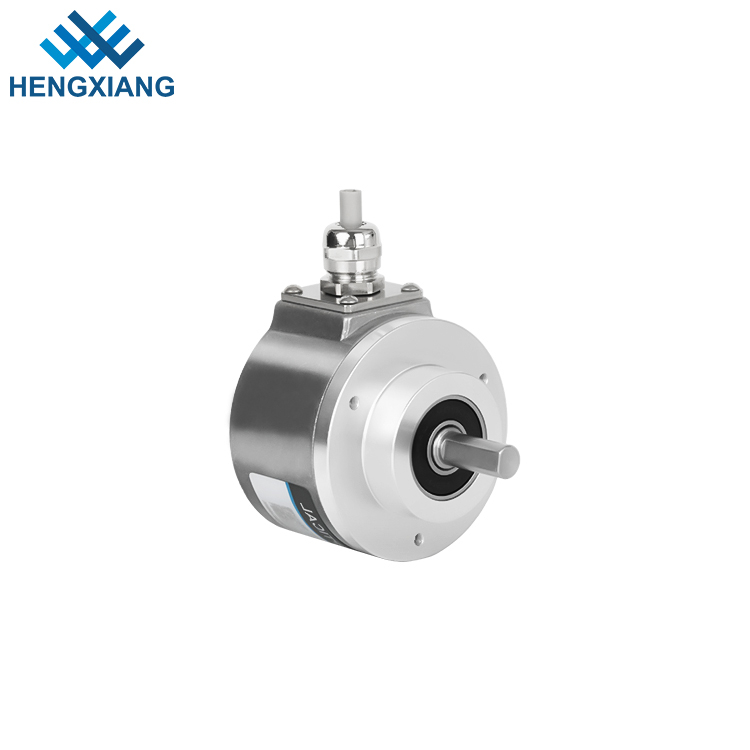

SM58 هو جهاز تشفير مطلق متعدد الدورات مع عمود صلب وتصميم مبيت متين، يستفيد من تقنية الانعكاس الكهروضوئي غير المتصل (M-code). لقد تم تصميمه لسيناريوهات تحديد موضع الحركة الميكانيكية عالية الكثافة، ويتميز بهيكل مدمج وأمان عالي ودرجة حماية قصوى تبلغ IP65. يتفوق جهاز التشفير هذا في الدقة، حيث يقدم 24 بت من معلومات موضع الدورة الواحدة (قابلة للتوسيع حتى 32 بت) ويدعم تسجيل بيانات الموضع متعدد الدورات بما يصل إلى 24 بت دون انقطاع التيار الكهربائي. إنه قابل للتطبيق على نطاق واسع في المحركات، المصاعد، المنسوجات، التعبئة والتغليف، CNC، ومجالات التحكم الآلي الأخرى.

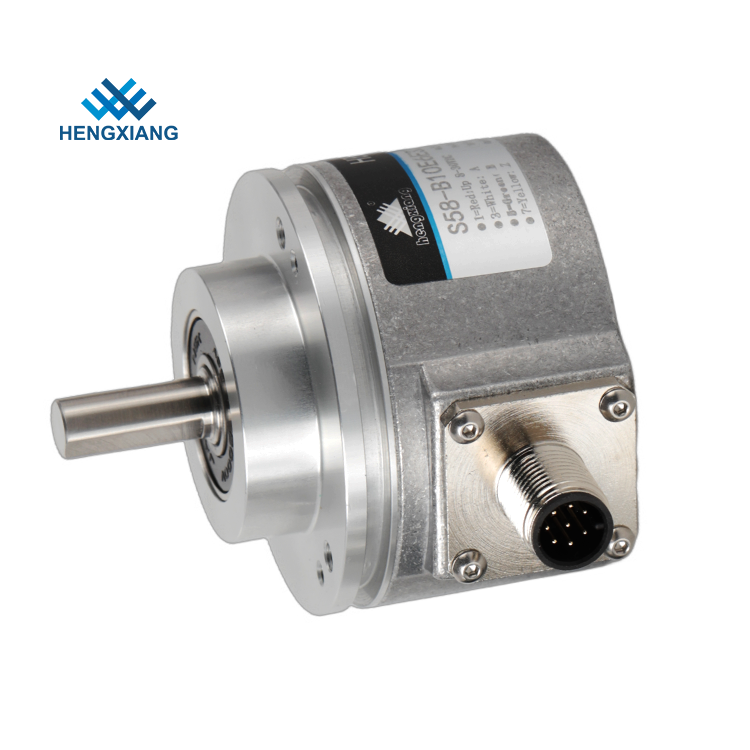

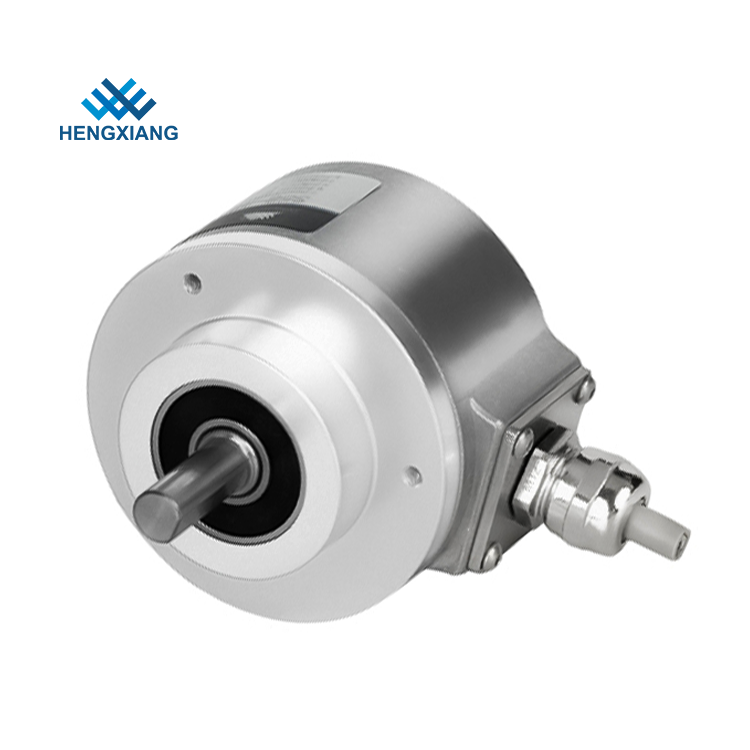

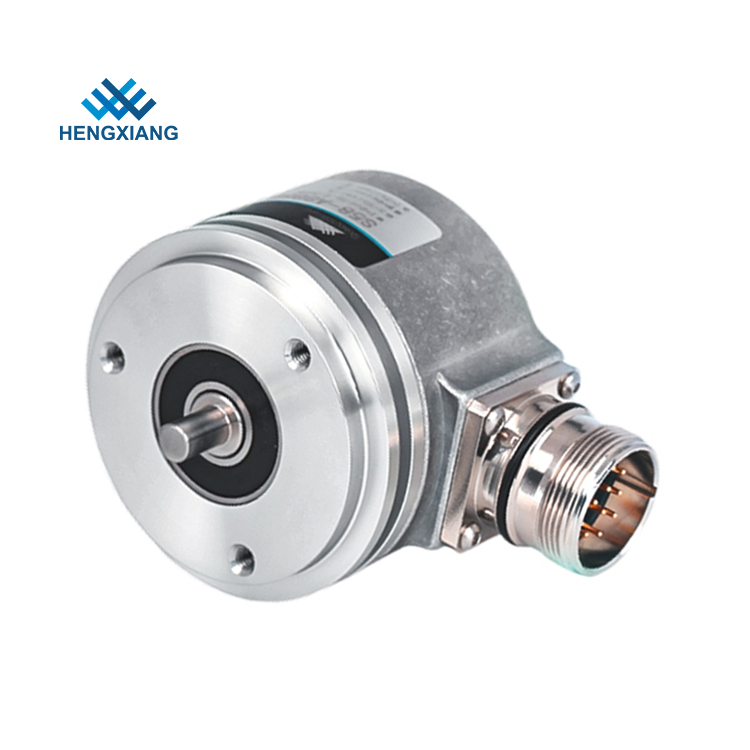

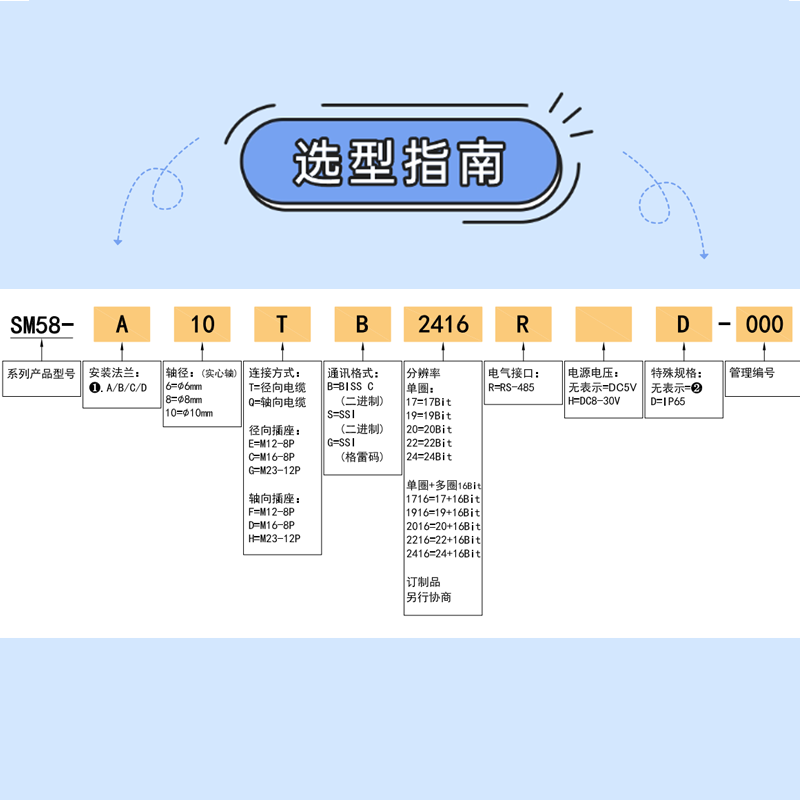

فيما يتعلق بالمواصفات الفيزيائية، يبلغ قطر SM58 الخارجي 58 مم ويتراوح سمكه من 36 مم إلى 40 مم، مع أقطار عمود متاحة تبلغ 6 مم و8 مم و10 مم (عمود صلب من النوع D، مصنوع من الفولاذ المقاوم للصدأ). يتم توفير أربعة خيارات لحافة التثبيت: النوع A (شفة التثبيت، طوق 36 مم، 3-M3 مع PCD 48 مم)، النوع B (شفة التثبيت، طوق 56 مم، 4-M4 مع PCD 66 مم)، النوع C (شفة متزامنة، طوق 36 مم، 3-M3 و3-M4 مع PCD 48 مم)، والنوع D (شفة متزامنة، طوق 36 مم) 50 مم، 3-M4 مع PCD 42 مم). تشتمل طرق الاتصال على كابل (طول قياسي 1000 ملم، قابل للتمديد حتى 100 متر مع علامة التخصيص كرقم C+) ومقبس (مقبس ذكر M12/M16/M23)، ويزن جهاز التشفير حوالي 420 جرامًا.

بالنسبة للأداء والوظيفة، يدعم SM58 واجهات الاتصال BiSS_C وSSI (متوافقة مع RS422، باستخدام الكابلات المزدوجة الملتوية التفاضلية لنقل الإشارة والطاقة). يصل تردد ساعة الاتصال الخاصة بها إلى 10 ميجا هرتز لـ BiSS و5 ميجا هرتز لـ SSI، مع فترة أخذ عينات موضعية مطلقة تبلغ ≥75ns ومعدل تحديث موضع دورة واحدة داخلي يبلغ 15000 كيلو هرتز. إنه يوفر دقة تبلغ ±80'، وسرعة استجابة تبلغ 6000 دقيقة⁻¹، وسرعة مسموح بها تبلغ ≥6000 دورة في الدقيقة (مقيدة بالحدود الميكانيكية). يبلغ ارتعاش بيانات الموقع ±2@18 بت/r، مما يضمن الكشف المستقر والموثوق للموضع.

تشتمل المواصفات الكهربائية على خيارين لجهد الإمداد: DC5V (4.75V-5.5V) وDC8-30V (7.75V-32V)، بحد أقصى لتيار الإمداد يبلغ 120 مللي أمبير. يتم دعم الجهد الاحتياطي (3.0 فولت - 4.2 فولت، 3.6 فولت نموذجي)، مما يرسم أقصى تيار احتياطي يبلغ 35 ميكرو أمبير للحفاظ على البيانات متعددة المنعطفات بدون طاقة. تغطي التقييمات القصوى المطلقة درجة حرارة تخزين تبلغ -40 درجة مئوية ودرجة حرارة الوصلة تبلغ -50 درجة مئوية.

ميكانيكيًا، يتمتع المشفر بعزم دوران أقل من 0.05 نيوتن متر (IP50) و<0.1 نيوتن متر (IP65) عند +20 درجة مئوية، ولحظة قصور ذاتي أقل من 3×10⁻⁶ كجم·م²، ويمكنه تحمل الأحمال الشعاعية البالغة 60 نيوتن والأحمال المحورية البالغة 20 نيوتن. الغلاف مصنوع من سبائك الألومنيوم من أجل المتانة.

تتضمن المعلمات البيئية نطاق درجة حرارة التشغيل والتخزين من -40 درجة مئوية إلى +95 درجة مئوية، ورطوبة التشغيل والتخزين من 35 إلى 85% رطوبة نسبية (بدون تكاثف)، ومقاومة الاهتزاز (السعة 1.52 مم، 5-55 هرتز، ساعتين لكل اتجاه X/Y/Z)، ومقاومة الصدمات (980 م/ث²، 11 مللي ثانية، ثلاث مرات لكل اتجاه X/Y/Z)، مع درجات حماية IP50 وIP65.

تشتمل الملحقات الموصى بها على أدوات التوصيل من النوع المتقاطع (السلسلة M) والوصلات من النوع الغشائي (السلسلة W) مع نماذج محددة وأرقام الطلب، بالإضافة إلى ورق التثبيت المقوى (3 ​​قطع في كل مجموعة، الطراز 58C66، رقم الطلب 03700733، المصنوع من سبائك الألومنيوم).

عند استخدام SM58، لاحظ التحذيرات التالية: تجنب التشغيل خارج حدود درجة الحرارة/الرطوبة، والتغيرات السريعة في درجات الحرارة، وبيئات الغاز القابلة للتآكل/الاشتعال، وملامسة الغبار أو الملح أو مسحوق المعادن أو الماء أو الزيت أو الدواء. منع الاهتزاز والصدمات المفرطة. أثناء التثبيت، تجنب الضغط الزائد على المكونات الكهربائية، وقم بإجراء التقييمات الكهروستاتيكية، وفصل كابلات التشفير عن كابلات طاقة المحرك، وقم بتأريض أسلاك FG الخاصة بالمحركات/الأجهزة الميكانيكية، وتأكد من التأريض الفعال لأسلاك التدريع (غير المتصلة بجهاز التشفير). بالنسبة للأسلاك، قم بالتشغيل ضمن جهد الإمداد المحدد (مع مراعاة انخفاض الجهد من طول الكابل)، وتجنب التوجيه مع خطوط طاقة أخرى في نفس القناة أو الحزمة المتوازية، واستخدم أزواجًا ملتوية، ولا تستخدم القوة المفرطة على الكابلات لمنع تلفها.
