رمح جوفاء
80 ملم
31 ملم
25/30mm
500-10000ppr
التشفير التزايدي
IP65
TTL, HTL, نبن, بنب, دفع وسحب, الجهد االكهربى
لا
| الكمية: | |
|---|---|

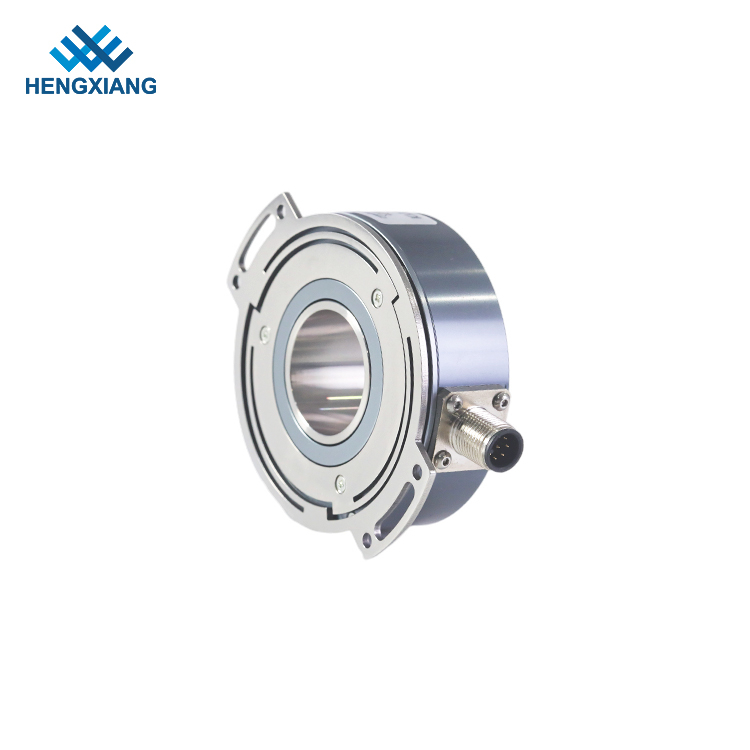

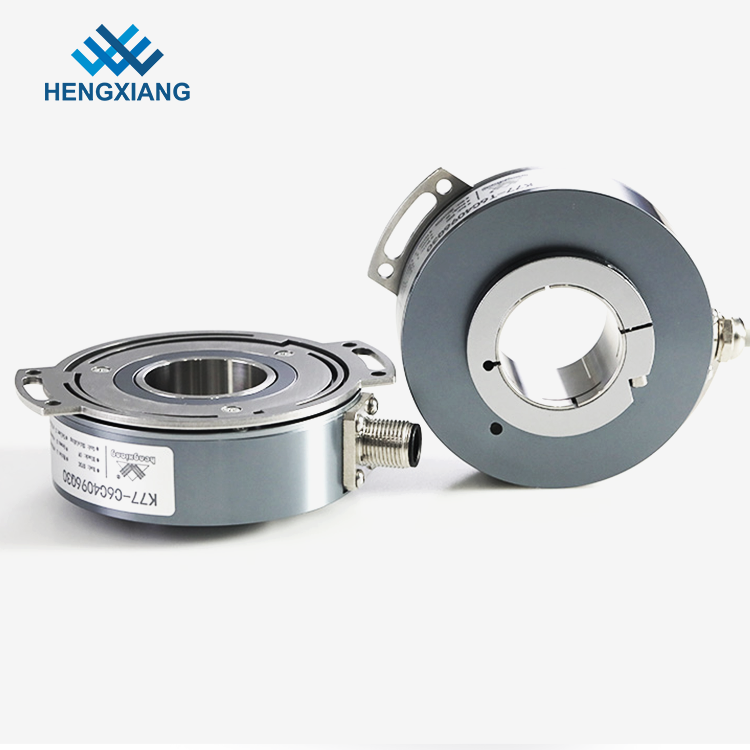

جهاز التشفير البصري التزايدي K77 (من خلال العمود)
1. نظرة عامة
K77 عبارة عن جهاز تشفير بصري تزايدي رفيع للغاية من خلال العمود مصمم للتفوق في البيئات الصناعية ذات المساحة المحدودة. يتميز بدرجة حماية IP65، ويتميز بلوحة زنبركية مرنة فريدة من نوعها للتركيب متعدد الاستخدامات ويدعم واجهات كهربائية متعددة، مما يجعله قابلاً للتكيف بدرجة كبيرة مع متطلبات المستخدم المتنوعة لكل من البيئة وقيود المساحة.
2. الميزات الرئيسية
تصميم مدمج ومصغر: القطر الخارجي 77 مم، السمك 31 مم، والحد الأقصى لقطر العمود 30 مم، مما يحقق أبعادًا رفيعة جدًا ومصغرة.
التركيب الآمن: يعتمد هيكل تركيب بقفل حلقي للتثبيت المستقر.
الاستشعار عن عدم الاتصال: يستخدم مبدأ عدم الاتصال الكهروضوئي للحصول على أداء موثوق وعمر خدمة طويل.
آليات الحماية: مجهزة بحماية قطبية عكسية وحماية ماس كهربائى لتعزيز السلامة التشغيلية.
واجهات متعددة: توفر مجموعة متنوعة من الواجهات الكهربائية (على سبيل المثال، OC NPN، وPush-pull، وTTL، وHTL) لتلبية احتياجات توافق النظام المختلفة.
دقة عالية: يدعم دقة قصوى تبلغ 10000 PPR (نبضة لكل ثورة) لتحديد الموقع الدقيق والكشف عن السرعة.
3. التطبيقات
مثالية للاستخدام في التحكم في المحركات، وآلات CNC، وغيرها من معدات الأتمتة الصناعية التي تتطلب ردود فعل دقيقة للحركة.

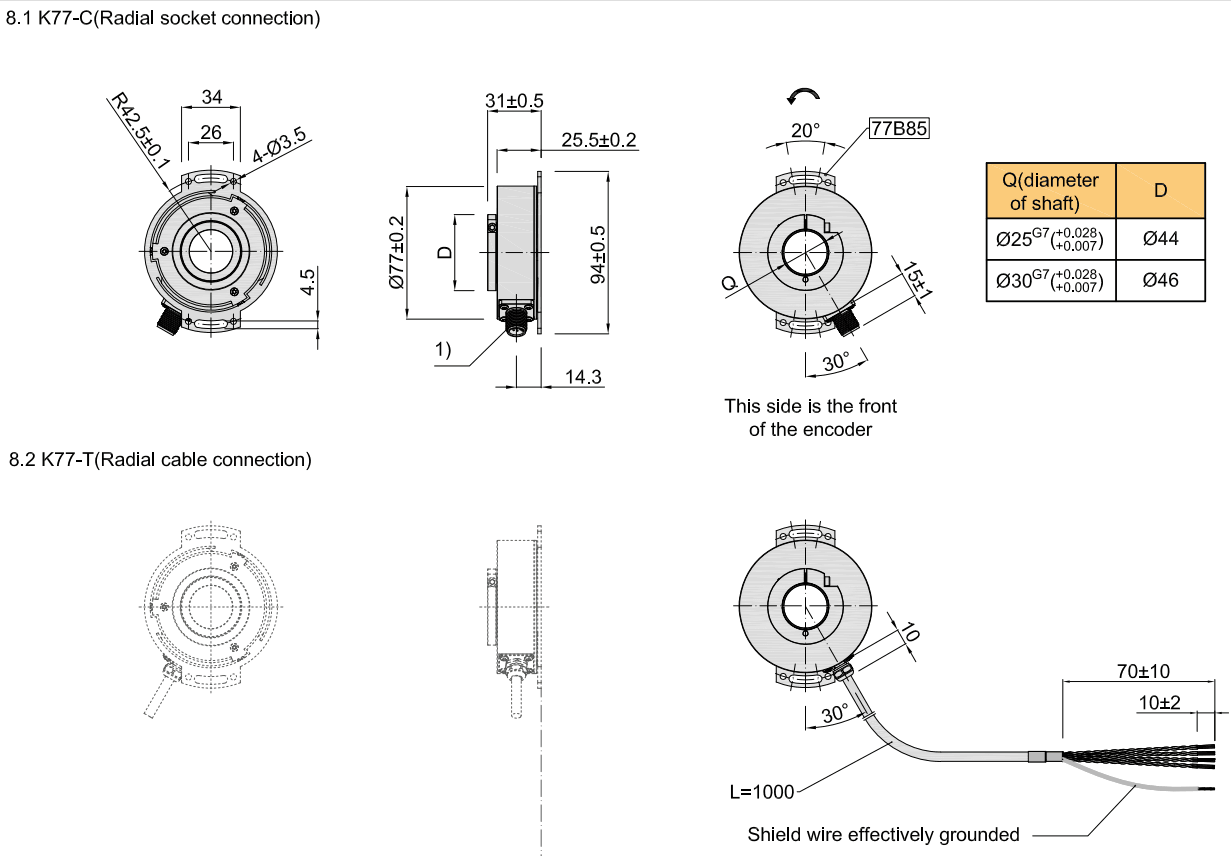

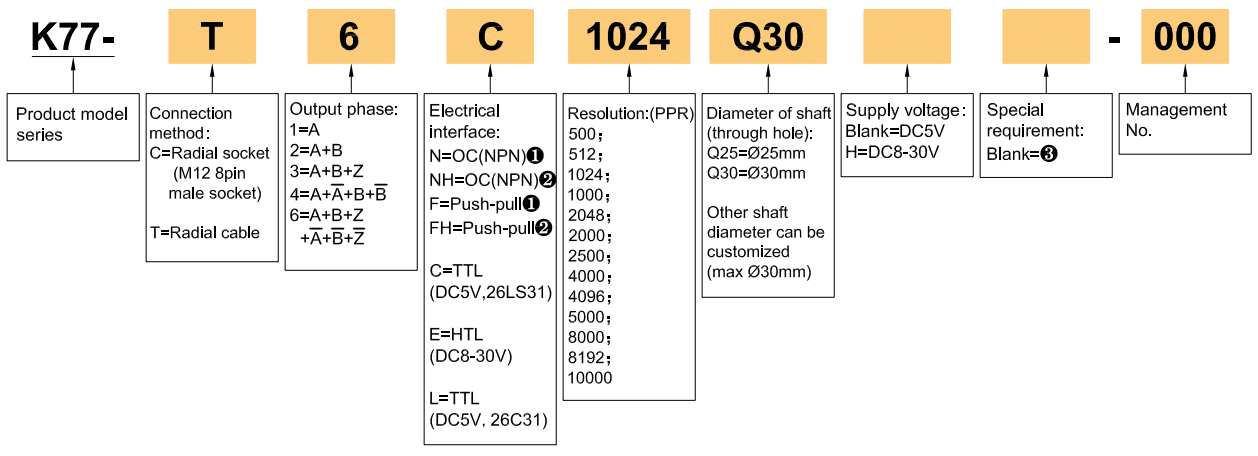

4. خيارات الاتصال
مقبس شعاعي: مقبس ذكر M12 ذو 8 سنون لتوصيل ثابت للتوصيل والتشغيل.
الكابل الشعاعي: طول الكابل القياسي 1 متر (قابل للتخصيص حتى 100 متر، يُشار إليه بـ 'C+number'، على سبيل المثال، C100 لمسافة 100 متر).
5 المواصفات الميكانيكية
قطر العمود: 25 مم / 30 مم (الفولاذ المقاوم للصدأ)
عزم الدوران الأولي: <80×10⁻³ نيوتن متر
لحظة القصور الذاتي: <100×10⁻⁶ كجم · م²
تحميل العمود: شعاعي 70N؛ محوري 50N
الحد الأقصى لسرعة الدوران: ≥3000 دورة في الدقيقة
مادة الغلاف: سبائك الألومنيوم
الوزن: حوالي 400 جرام
6. المواصفات البيئية
درجة حرارة التشغيل: -20~+85 درجة مئوية (كابل لف قابل للتكرار: -10 درجة مئوية)
درجة حرارة التخزين: -25~+90 درجة مئوية
رطوبة التشغيل/التخزين: 35~85% رطوبة نسبية (بدون تكاثف)
قدرة تحمل الاهتزاز: السعة 0.75 مم، 5 ~ 55 هرتز، 2 ساعة لكل اتجاه X/Y/Z
تحمل الصدمات: 1960 م/ث²، 11 مللي ثانية، 3 مرات لكل اتجاه X/Y/Z
درجة الحماية: IP65
7. الموجي الناتج
بالنسبة لواجهات OC NPN وTTL وHTL: تتقدم المرحلة A على المرحلة B بمقدار T/4±T/8 (T=360° دورة). عند النظر إليها من مقدمة المشفر، فإن اتجاه الدوران المقابل لعلاقة الطور هذه هو عكس اتجاه عقارب الساعة (CCW).
إشارة Z: متوفرة في الوضع النشط منخفض المستوى أو النشط عالي المستوى (راجع اختيار الطراز للحصول على التفاصيل).
| أغراض | المعلمات الأساسية |
| نوع التشفير | التشفير الإضافي |
| ماركة | Hengxiang |
| قطر خارجي | 77 ملم |
| سماكة | 31 ملم |
| البعد التثبيت | 85 ملم |
| نوع رمح جوفاء | من خلال ثقب (حلقة التثبيت في حلقة سابقة وتكثيف في الخلف) |
| قطر العمود المجوف | 25 ملم، 28 ملم، 30 ملم |
| دقة | 500;512;1024;1000;2048;2000;2500;4000;4096:5000;8000;8192;10000 |
| مرحلة الإخراج | المرحلة A+، B+، Z+، A- ، B- ، z- |
| عكس حماية القطبية | √ |
| حماية الدائرة القصيرة | √ |
| الجهد توريد | DC5V ؛ DC8-30V |
| outlettype | كابل شعاعي ؛ المقبس الشعاعي |
| وضع الإخراج | NPN/PNP (إخراج جامع مفتوح) |
| إخراج الجهد | |
| إخراج الضغط | |
| محرك الخط (DC5V ، 26LS31/26C31) TTL | |
| خط محرك الأقراص (DC8-30V) HTL | |
| الحالي الاستهلاك | 120MA ماكس |
| أعلى استجابة الوثنية | 300 كيلو هرتز |
| تموج مسموح به | ≤3 ٪ rms |
| تحميل الجهد | ≤DC30V |
| GND | لا تتصل بالتشفير |
| مارك إلى نسبة الفضاء | 45 ٪ إلى 55 ٪ |
| بدء عزم الدوران | أقل من 80 × 10-3 نانومتر |
| لحظة intertia | أقل من 100x 10-6 كجم |
| تحميل رمح | شعاعي 70N ؛ محوري 50n |
| أعلى القس | ≤3000 دورة في الدقيقة |
| درجة حرارة البيئة | التشغيل: -20 ～+85 ° ； التخزين: -25 ～+90 ° |
| الرطوبة البيئة | التشغيل والتخزين: 35-85 ٪ RH (غير مكثف) |
| الاهتزاز (تحمل) | سعة 0.75 ملم ، 5-55 هرتز ، ساعتين لثلاثة محاور بشكل فردي |
| جورب (تحمل) | 1960m/s2 ، 11 مللي ثانية ثلاث مرات لـ x ، y ، z الاتجاه بشكل فردي |
| مواد رمح | الفولاذ المقاوم للصدأ |
| مادة الصدفة | سبيكة الألومنيوم |
| طول الكابل | 1000mm (كابل مع التدريع) |
| درجة الحماية | IP65 |
| شهادة | م |
| طَرد | صندوق الكرتون |
| وزن صافي | حوالي 400 جرام (مع العبوة) |
