في عالم الأتمتة الصناعية المتطورة بسرعة ، لا يتم رغبة إلا في مجال الأتمتة الصناعية ، والفضاء ، والفضاء ، والتحكم الدقيق للحركة والوضع الدقيق - فهي ضرورية. جهازين أساسيان يستخدمان لتحقيق هذه الضرورة هما الترميزات والمحلولات. هذه المكونات حاسمة في أنظمة التغذية المرتدة ، مما يتيح المراقبة الدقيقة للمواقف والسرعات الزاوية. مع تقدم التكنولوجيا ، يصبح اختيار جهاز التغذية المرتدة للحركة الصحيح أمرًا بالغ الأهمية للأداء والكفاءة والموثوقية.
تتحول هذه المقالة إلى عمق معركة المشفرات مقابل Resolvers ، ومقارنة مبادئ عملهم ومزاياها وقيودها وسيناريوهات التطبيق. سواء كنت تقوم بتصميم ذراع روبوتية عالية الدقة أو تنفيذ نظام التحكم في المحرك الوعرة في بيئات قاسية ، فإن فهم الفرق بين المشفرات والمحلول أمر حيوي لاتخاذ القرار الصحيح. سنقدم أيضًا مقارنات تفصيلية للبيانات وأمثلة في العالم الحقيقي والإجابة على الأسئلة المتداولة لمساعدتك في التنقل في هذا الجانب الحاسم للتحكم في الحركة.
Resolver هو جهاز كهروميكانيكي تمثيلي يعمل بشكل مشابه لمحول كهربائي. يحول الموضع الزاوي للعمود إلى إشارات تمثيلية ، والتي يتم تفسيرها بعد ذلك بواسطة أنظمة التحكم لتحديد الموضع الدقيق أو سرعة كائن دوار. غالبًا ما تستخدم المحالات في التطبيقات التي تتطلب موثوقية عالية في ظل الظروف القاسية.
تعمل Resolvers على أساس المبادئ الكهرومغناطيسية. وهي تتألف من دوار وجد ، مع وجود لفات في الداخل. عندما يتم تطبيق تيار متناوب على اللف الأولي ، فإنه يحفز الفولتية في اللفات الثانوية بناءً على الموضع الزاوي للعمود. ثم تتم معالجة هذه الإشارات التناظرية لتحديد الزاوية.
تشتهر الحلول بمتانة ومتانة في البيئات القاسية ، مما يجعلها خيارًا في الصناعات مثل الطيران والتطبيقات العسكرية. فيما يلي بعض الفوائد الرئيسية:
التسامح البيئي : يمكن للمحلولات أن تعمل في درجات حرارة قصوى (-55 درجة مئوية إلى 150 درجة مئوية) ، والرطوبة العالية ، والبيئات المتربة أو القذرة دون تدهور الأداء.
مقاومة الصدمة والاهتزاز : يسمح لهم تصميمهم الوعرة بتحمل مستويات عالية من الصدمة والاهتزاز.
لا توجد مكونات بصرية : على عكس المشفرات البصرية ، لا تعتمد المحللون على المكونات القائمة على الضوء ، مما يجعلها محصنة ضد الملوثات مثل الزيت أو الأوساخ أو الرطوبة.
موثوقية عالية : نظرًا لأنها تستخدم إشارات تمثيلية ولديها مكونات إلكترونية حساسة أقل ، فهي أقل عرضة للفشل.
المناعة الكهرومغناطيسية : تكون المقاطع أقل عرضة للتداخل الكهرومغناطيسي (EMI) ، مما يجعلها مناسبة للبيئات الصناعية ذات الضوضاء الكهربائية العالية.
على الرغم من نقاط قوتها ، لا تخلو المحددات:
دقة أقل : توفر المحددات عادةً دقة أقل مقارنةً بالتشفير الرقمي ، مما يجعلها أقل ملاءمة للتطبيقات عالية الدقة.
معالجة الإشارات التناظرية : إنها تتطلب إلكترونيات إضافية لتحويل الإشارات التناظرية إلى شكل رقمي ، مما قد يزيد من تعقيد النظام وتكلفة.
الحجم والوزن : المحددات أكثر عمومًا من المشفرات ، والتي يمكن أن تكون عيبًا في التصميمات المدمجة.
تكلفة تحويل الإشارة : يمكن أن تضيف الحاجة إلى المحولات المتخصصة في حل إلى الرقم الرقمي (RDCs) إلى التكلفة الإجمالية.

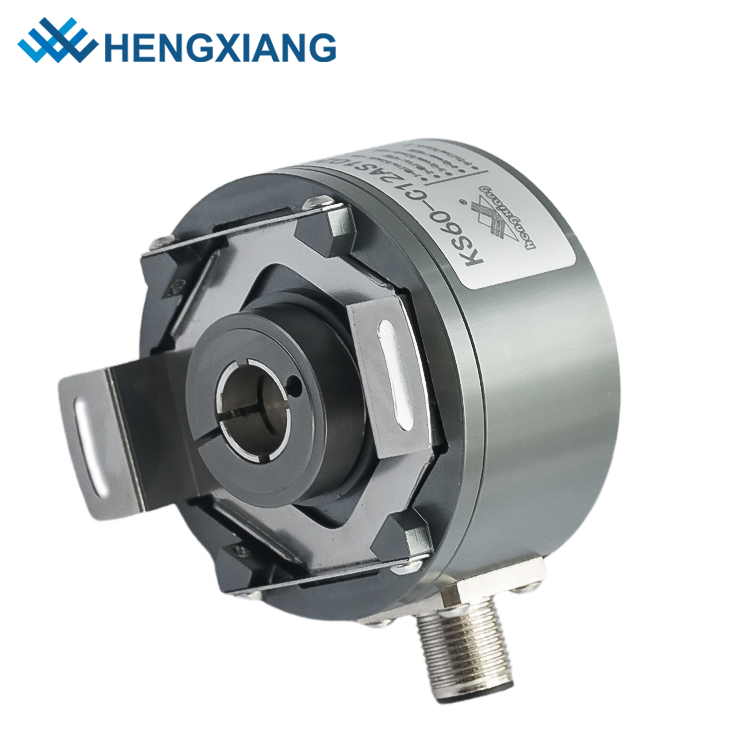

المشفر هو مستشعر يحول موضع أو حركة العمود أو المحور إلى إشارة رقمية يمكن قراءتها بواسطة نظام تحكم. تستخدم المشفرات على نطاق واسع في الأتمتة الصناعية والروبوتات وآلات CNC والإلكترونيات الاستهلاكية بسبب دقة ودقتها العالية.
هناك نوعان رئيسيان من أجهزة التشفير:
المشفرات الإضافية : نبضات الإخراج هذه كما تدور العمود ، مع كل نبضة تمثل زيادة في الحركة.
المشفرات المطلقة : توفر هذه رمزًا رقميًا فريدًا لكل موضع رمح ، مما يوفر بيانات موضع دقيقة ولا لبس فيها حتى بعد فقدان الطاقة.
المشفرات تحظى بشعبية لسبب ما. أنها توفر العديد من المزايا المقنعة على أجهزة الاستشعار التناظرية:
دقة عالية : يمكن أن توفر المشفرون قرارات تتجاوز 10000 تهمة لكل ثورة (CPR) ، مما يجعلها مثالية للتطبيقات عالية الدقة.
التصميم المدمج : يمكن أن تكون عمليات الترميز الحديثة صغيرة جدًا ، مما يتيح استخدامها في الأنظمة المدمجة.
الإخراج الرقمي : فهي توفر الإخراج الرقمي المباشر ، وتبسيط التكامل مع PLCs ، و MicroControllers ، وأجهزة الكمبيوتر.
التنوع : متوفر في مجموعة متنوعة من التنسيقات بما في ذلك المشفرات البصرية ، وعمليات الترميز المغناطيسية ، والتشفير بالسعة ، والمزيد.
فعال من حيث التكلفة : بالنسبة للعديد من التطبيقات ، توفر المشفرات حلًا أكثر اقتصادًا مقارنةً بالمحلولات ، وخاصة في التصنيع ذات الحجم الكبير.
في حين توفر المشفرات العديد من نقاط القوة ، فهي ليست مناسبة لكل تطبيق:
الحساسية البيئية : يمكن أن تتأثر المشفرات البصرية بالغبار والزيت والرطوبة وغيرها من الملوثات.
قابلية EMI : قد تكون أجهزة التشفير الرقمية أكثر عرضة للتداخل الكهرومغناطيسي دون التدريع المناسب.
المتانة : بالمقارنة مع الحلول ، تكون المشفرات أقل قوة بشكل عام في البيئات الصناعية القاسية.
نطاق درجة الحرارة المحدودة : تعمل معظم المشفرات في نطاق درجة حرارة أضيق مقارنةً بالمحلولات.
يعتمد تحديد جهاز التغذية المرتدة للحركة الصحيح اعتمادًا كبيرًا على متطلبات التطبيق المحددة. دعنا ندرس مقارنة مفصلة:
| ميزة | Resolvers | تشفير |
|---|---|---|
| نوع الإشارة | التناظرية | رقمي |
| دقة | منخفضة إلى معتدلة (عادة أقل من 16 بت) | مرتفع (ما يصل إلى 24 بت أو أكثر) |
| المقاومة البيئية | ممتاز (صدمة ، غبار ، رطوبة) | معتدل (يعتمد على النوع ، على سبيل المثال ، بصري مقابل مغناطيسي) |
| يكلف | أعلى (بسبب RDCs) | أقل إلى معتدلة |
| الحجم والوزن | أكبر | أكثر إحكاما |
| مقاومة EMI | عالي | منخفضة إلى معتدلة |
| استهلاك الطاقة | أعلى | أدنى |
| صيانة | قليل | معتدلة (خاصة الأنواع البصرية) |
| التطبيقات | الطيران ، العسكرية ، الصناعية الثقيلة | الروبوتات ، الأتمتة ، CNC ، إلكترونيات المستهلك |
استخدم الحلول عندما :
تعمل في البيئات القاسية.
من المتوقع صدمة عالية والاهتزازات.
التدخل الكهرومغناطيسي هو مصدر قلق.
طول العمر والموثوقية أكثر أهمية من الحل.
استخدم المشفرات عندما :
دقة عالية ودقة مطلوبة.
التكلفة والحجم هي قيود.
تعمل في بيئات نظيفة.
التكامل مع أنظمة التحكم الرقمية مهم.
في مناقشة المشفرين مقابل المحسلين ، لا يوجد فائز عالمي. لكل منها مزاياه الفريدة مصممة لتطبيقات محددة. تتألق المشفرات في أنظمة رقمية عالية الدقة وفعالة من حيث التكلفة ، في حين توفر المحددات موثوقية لا مثيل لها في أقسى البيئات. يجب على المهندسين تقييم متطلبات تطبيقهم بعناية ، بما في ذلك الظروف البيئية ومتطلبات حل وقيود التكلفة والمساحة المتاحة.
مع تطور التكنولوجيا ، تظهر الحلول الهجينة أيضًا - مثل المحددات الرقمية والمشفرات المغناطيسية القوية - تضع الخطوط بين الاثنين. يعد الحفاظ على التحديث بأحدث الاتجاهات والابتكارات أمرًا أساسيًا لاتخاذ قرارات مستنيرة تعزز أداء النظام وطول العمر.
س 1: ما هو الفرق الرئيسي بين المشفر ومحلل؟
ج: يكمن الاختلاف الرئيسي في نوع الإشارة والدقة. توفر المشفرات إشارات رقمية عالية الدقة ، بينما تنتج المحللين إشارات تمثيلية وأكثر وعرة للبيئات القاسية.
س 2: هل يمكنني استبدال محلول بمشفر؟
ج: من الناحية الفنية ، ولكن هذا يعتمد على متطلبات التطبيق. إذا كانت المرونة البيئية أمرًا بالغ الأهمية ، فقد لا يزال المحلول هو الأفضل.
س 3: هل هناك حلول رقمية متاحة؟
ج: نعم ، توفر المحولات الحديثة إلى الرقم الرقمية (RDCs) الإخراج الرقمي ، مما يجعل الحلول متوافقة مع الأنظمة الرقمية.
س 4: ما هو نوع التشفير هو الأفضل للبيئات القذرة أو الزيتية؟
ج: إن المشفرات المغناطيسية أو عمليات الترميز السعة أكثر ملاءمة للبيئات الملوثة مقارنةً بالتشفير البصري ، والتي تكون حساسة للحطام.
س 5: ما هو عمر الترميزات والمحلولات؟
ج: عادة ما يكون للمحلولون عمر أطول بسبب عدد أقل من المكونات الإلكترونية. يمكن أن تستمر المشفرات أيضًا لفترة طويلة أيضًا ، ولكن قد تتطلب المزيد من الصيانة في إعدادات Dusty أو عالية الاهتزاز.
س 6: هل تحتاج المشفرات إلى المعايرة؟
ج: تتم معايرة معظم المشفرات المطلقة مسبقًا والاحتفاظ بها حتى بدون قوة. قد تحتاج أجهزة التشفير الإضافية إلى إعادة معايرة نقطة مرجعية بعد فقدان الطاقة.
س 7: هل هناك حل هجين يجمع بين فوائد التشفير والمحلل؟
ج: نعم ، توفر بعض الشركات المصنعة أجهزة ردود فعل هجينة تدمج متانة الحلول مع دقة المشفرات ، باستخدام تقنيات معالجة الإشارات المتقدمة.
