| أغراض | المعلمات الأساسية |

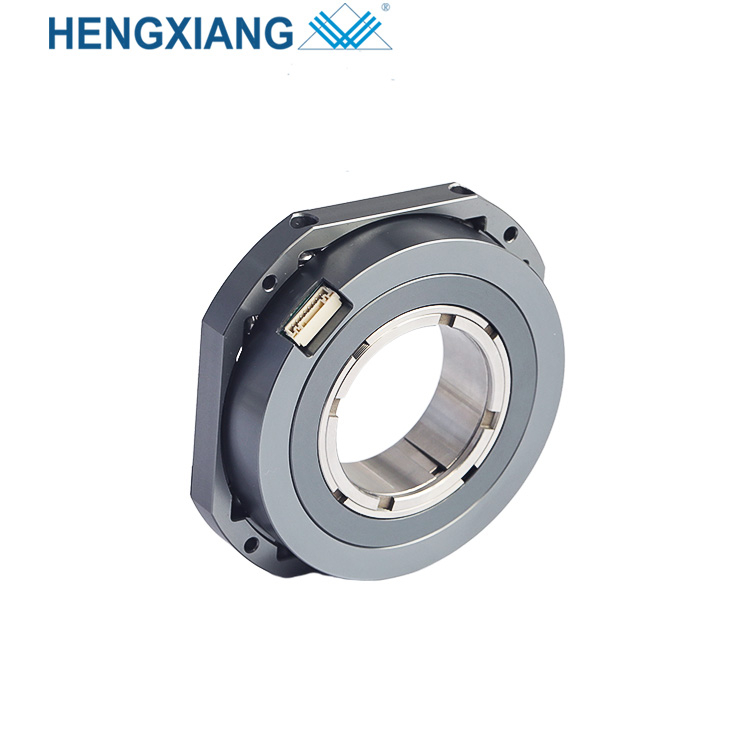

| ماركة | Hengxiang |
| نوع التشفير | المشفر المطلق |
| قطر خارجي | 80mm （تثبيت Flangeφ 94mm） |
| سماكة | 22mm |
| نوع رمح جوفاء | من خلال ثقب |
| قطر العمود المجوف | 30mm ؛ 32mm ؛ 38mm ؛ 40mm |
| دقة | واحد تحول: 17 بت ، 19 بت ، 20bit ، 22bit ، 24bit ， يمكن توسيعها إلى 32 بت يمكن |
| Multi Turn: 1716 = 17+16bit ، 1916 = 19+16bit ، |
| 2016 = 20+16bit ، 2216 = 22+16bit ، 2416 = 24+16bit |
| واجهة | E = المقبس الشعاعي SM08B-GHS-TB ； J = كابل شعاعي |
| تواصل | ب = biss-c ؛ S = SSI |
| الاتصال الكهربائي | R = RS-485 |
| وضع الإخراج | M = Multi Turn (رمادي وثنائي) |
| s = منعطف واحد (رمادي وثنائي) |
| مبدأ عاكس | كهروضوئية غير الاتصال |
| دقة | ± 80 ' |
| سرعة الاستجابة | الإجراء الطبيعي: 6000min-1 |
| ضوضاء إشارة موضع RMS | ± 2@18 بت/ص |
| تواتر ساعة الاتصال | ≤10MHz (BISS) أو ≤ 5MHz (SSI) |
| وقت البدء | القيمة النموذجية: 13ms |
| فترة أخذ عينات الموقف المطلقة | ≤75 ns |
| السرعة المسموح بها | ≤32200 ص/دقيقة (مقيد بحد السرعة الميكانيكية) |
| كابل | كابل ملتوية |
| طول الكابل | 200mm-10000mm |
| اتصال ميكانيكي | قفل حلقة مع رمح ، وصفيحة زنبركية مرنة اتصال ثابت |
| بدء عزم الدوران | أقل من 60 × 10-3 نانومتر |
| لحظة بالقصور الذاتي | أقل من 80 × 10-6 كجم |
| تحميل رمح | شعاعي 30N ؛ محوري 20n |
| سرعة سعة | ≤5000 دورة في الدقيقة |
| مادة الصدفة | سبيكة الألومنيوم |
| درجة حرارة البيئة | التشغيل: -20 ~+95 ℃ ؛ التخزين: -25 ~+95 ℃ |
| الرطوبة البيئية | التشغيل والتخزين: 35 ~ 85 ٪ RH (غير مكثف) |
| اهتزاز | سعة 1.52 مم ، 5 ~ 55 هرتز ، 2H ل x ، y ، z الاتجاه بشكل فردي |
| صدمة | 980m/s2 11ms ، ثلاث مرات لـ x ، y ، z الاتجاه بشكل فردي |
| حماية | IP50 |
| وزن صافي | حوالي 360 جم |
