كيف يعمل التشفير التزايدي

كيف يعمل تشفير الزيادة

يعتمد مبدأ العمل للمشفر الإضافي بشكل أساسي على تحويل الضوء إلى إشارات كهربائية. يتكون من قرص صريف دائري ، وجهاز ينبعث منه الضوء (عادةً ما يكون مصدر ضوء الأشعة تحت الحمراء) ، وأجهزة واحدة أو أكثر من الأجهزة الحساسة للضوء.

يتم محاذاة القرص الصريف مع المحرك ، لذلك عندما يدور المحرك ، يدور القرص الصريف أيضًا. يضيء الجهاز الذي ينبعث منه الضوء الضوء على قرص الصريف ، ويسقط صورته على العنصر الحساس للضوء.

يحتوي القرص الصريف على مناطق شفافة وغير شفافة متباعدة بالتساوي. مع تدوير القرص الصريف ، يكتشف العنصر الحساس للضوء وجود أو عدم وجود الضوء ويولد إشارة رقمية. يمثل A '1 ' وجود الضوء ، بينما يمثل '0 ' غياب الضوء. تشير هذه الإشارات الرقمية إلى إزاحة أو سرعة التشفير.

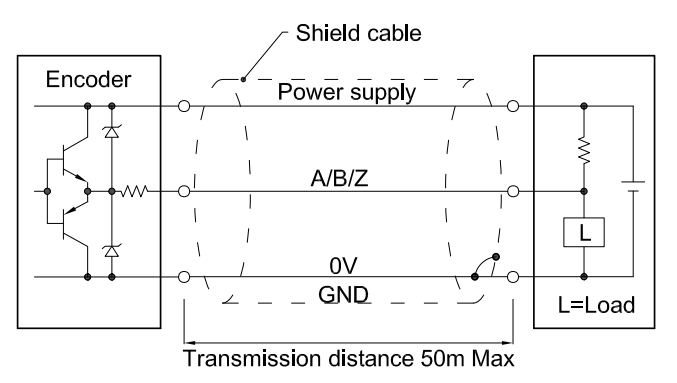

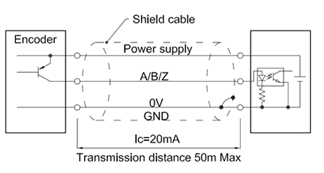

عادة، تنتج أجهزة التشفير التزايدية ثلاث مجموعات من نبضات الموجة المربعة المعروفة بالمراحل A وB وZ. يكون للمرحلتين A وB فرق طور قدره 90 درجة، مما يسمح للنظام بتحديد اتجاه الدوران. يتم إنشاء نبضة الطور Z مرة واحدة في كل دورة، لتكون بمثابة نقطة مرجعية لقياس الموضع ومعايرته. ومن خلال حساب عدد النبضات المستقبلة، يمكن تحديد حجم الإزاحة.

بالإضافة إلى ذلك، تُستخدم عادةً أجهزة التشفير التزايدية جنبًا إلى جنب مع العدادات ودوائر الاتجاه لتحقيق التمييز في اتجاه الدوران وزيادة أو تقليل عدد النبضات. يعتبر جهاز التشفير هذا مناسبًا للتطبيقات التي تتطلب دقة وموثوقية عالية، مثل الأتمتة الصناعية وتكنولوجيا الروبوتات.
