رمح جوفاء
35mm
16.2 ملم
6/8mm
10000-524288ppr
التشفير التزايدي
IP50
TTL, HTL, دفع وسحب
لا
| الكمية: | |
|---|---|

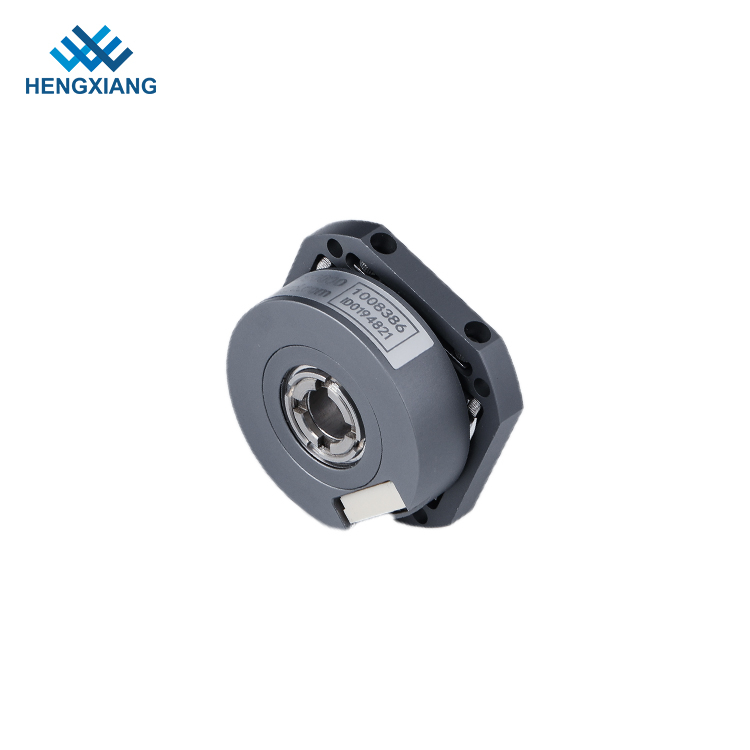

KH35 عبارة عن جهاز تشفير بصري تزايدي مصغر رفيع للغاية من خلال العمود، ويتميز بهيكل قفل العمود المركزي الحصري من Hengxiang ولوحة زنبركية مرنة مدمجة لتركيب الحافة، مما يتيح التثبيت السهل والتكيف المثالي مع سيناريوهات الأتمتة الصناعية ذات المساحة المحدودة. مع قطر التشفير Ø35mm (شفة التثبيت Ø44.2mm) وسمك 16.2mm، فإنه يدعم أعمدة مجوفة تصل إلى Ø8mm (Ø6mm اختياري) ويزن حوالي 70 جرام فقط. اعتماد مبدأ كهروضوئي غير متصل، فهو يتميز بحماية ماس كهربائى ويوفر واجهات كهربائية متعددة بما في ذلك الدفع والسحب، TTL (DC5V±5%)، وHTL (DC8-30V±5%)، بدقة فائقة تصل إلى 19 بت لكل دورة. يصل تردد الاستجابة العلوي إلى 800 كيلو هرتز (HTL)، و500 كيلو هرتز (TTL) و100 كيلو هرتز (الدفع والسحب)، ومسافة الإرسال تصل إلى 200 متر (HTL). يعمل بثبات في -40~+85 درجة مئوية (ثني الكابل المتكرر: -10 درجة مئوية) وبيئة عدم تكاثف تتراوح من 35 إلى 85% مع حماية IP50، وله سرعة قصوى تبلغ 6000 دورة في الدقيقة وأقصى تسارع زاوي يبلغ 500000 راد/ثانية². مناسب للمحركات المؤازرة، والروبوتات، وCNC ومجالات التحكم الآلي الأخرى، فهو يأتي مع كابل شعاعي 1 متر (قابل للتمديد إلى 100 متر) أو مقبس شعاعي 8P، باستخدام كابلات مزدوجة ملتوية لمنع التداخل.
| أغراض | المعلمات الأساسية |
| ماركة | Hengxiang |
| نوع التشفير | دقة UTRA عالية الدقة التشفير البصري الإضافي |

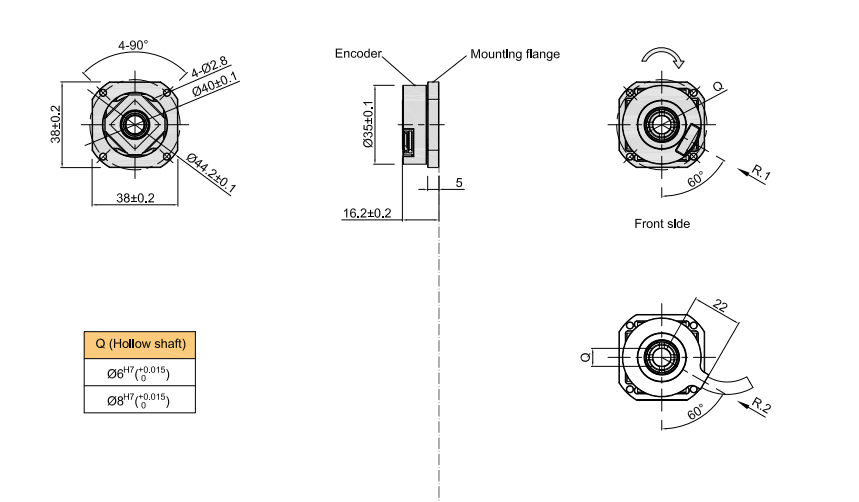

| قطر خارجي | 35mm |
| سماكة | 16.2 مم |
| شفة التثبيت | 44.2mm |
| نوع رمح جوفاء | من خلال ثقب |
| قطر العمود المجوف | 6mm ؛ 8mm |
| بت (خطوات) | بين 10000PPR إلى 19 بت (524288PR) |
| نوع منفذ | اتصال الكابل |
| واجهة كهربائية | PUSH-PULL/ TTL/ HTL |
| درجة الحماية | IP50 و IP65 |
| مرحلة الإخراج | المرحلة A+، B+، z+a- b- z- |
| حماية الدائرة القصيرة | √ |
| الجهد توريد | DC5V ؛ DC8-30V |
| درجة حرارة البيئة | درجة حرارة التشغيل: -40 ~+85 درجة |
| درجة حرارة التخزين: -40 ~+90 درجة | |
| الإنسانية البيئية | التشغيل والتخزين: 35 ~ 85 ٪ RH (غير تكثيف) |
| درجة الحماية | IP50 |
| طول الكابل | 1M (يمكن إضافة طول الكابل بشكل مناسب بواسطة |
| مطلوب ، لكنه يحتاج إلى الدفع بشكل فردي) | |
| الحالي الاستهلاك | 100ma ماكس |
| أعلى استجابة الوثنية | 800 كيلو هرتز |
| عزم الدوران التشغيل | ≤0.5 NCM (عند 20 درجة مئوية) |
| حركة مسموح بها ثابت | ± 0.2 مم (شعاعي) ؛ ± 0.3 مم (محوري) |
| الحركة المسموح بها ديناميكية | ± 0.05 مم (شعاعي) ؛+0.1 مم (محوري) |
| max.angular تسريع | ≤500،000 RAD/S. |
| سرعة التشغيل | 5000 دورة في الدقيقة |
| الاهتزاز (تحمل) | سعة 0.75 ملم ، 5-55 هرتز ، ساعتين لثلاثة محاور بشكل فردي |
| جورب (تحمل) | 490m/s2 ، 11 مللي ثانية ثلاث مرات لـ x ، y ، z الاتجاه بشكل فردي |
| مواد رمح | الفولاذ المقاوم للصدأ |
| مادة الصدفة | سبيكة الألومنيوم |
| GND | لا تتصل بالتشفير |
| طول الكابل | 1000mm (كابل مع التدريع) |
| وزن | 70 جم |
| شهادة | م |
